Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 95

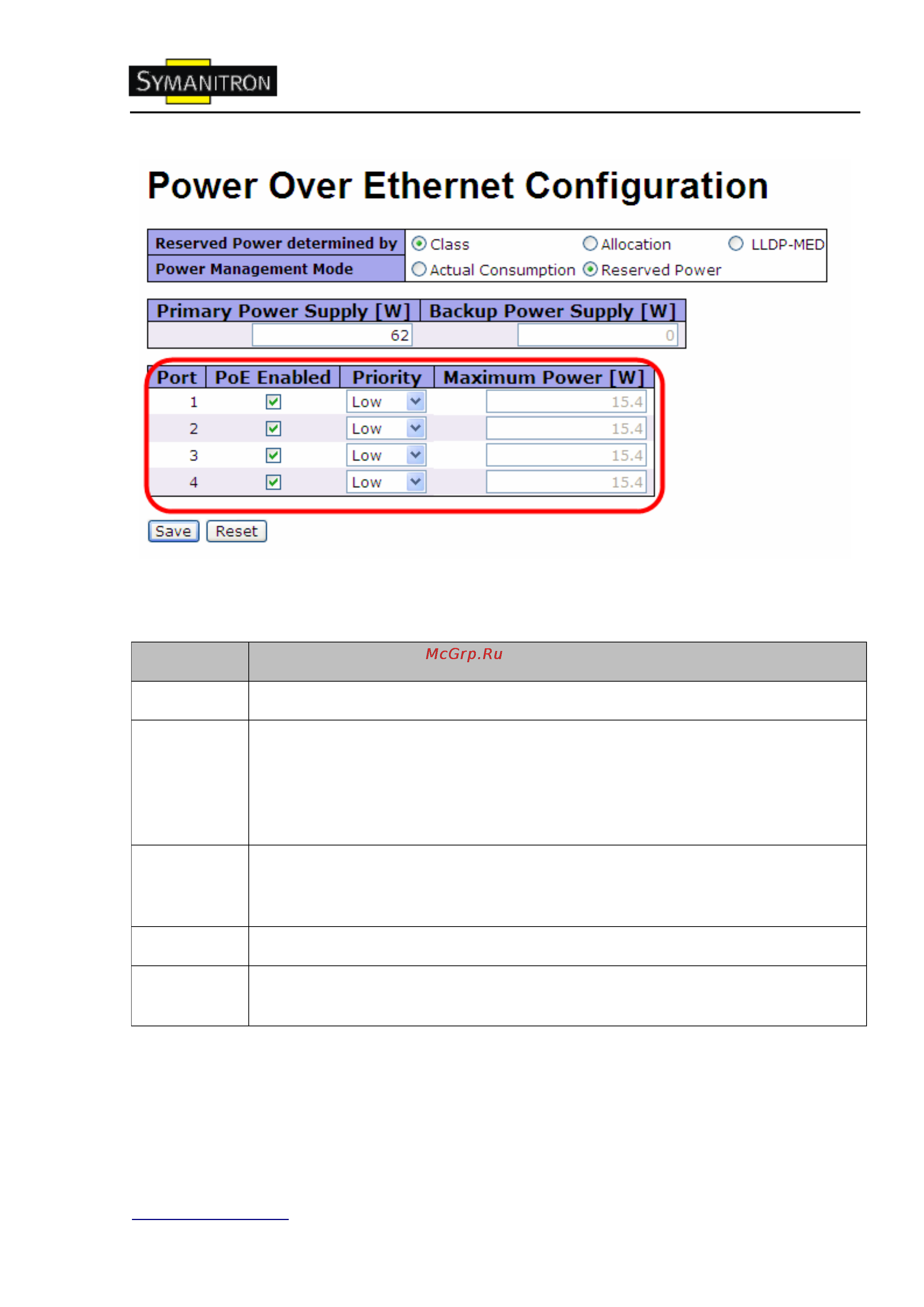

Рис. Настройка PoE – Настройка портов
В таблице описаны основные поля:
Поле
Описание
PoE Enable
Определяет, включен ли PoE на порту
Priority
Приоритетность портов. Существует 3 уровня приоритетности: низкий,
высокий и критический.
Приоритетность используется, когда удаленные устройства запрашивают
больше питания, чем источник питания может подавать. В этом случае
порт с самым низкий приоритетом будет отключен.
Maximum
Power
Числовое значение, определяющее максимальное количество питания в
ваттах, которое может быть подано на клиентское устройство.
(Максимально допустимое значение – 102.3 Ватта)
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
5.1.13.5 Состояние PoE
Просмотр текущего состояния PoE на всех портах.
