Руководство пользователя SWMGP-84SFP-w
44 www.symanitron.ru

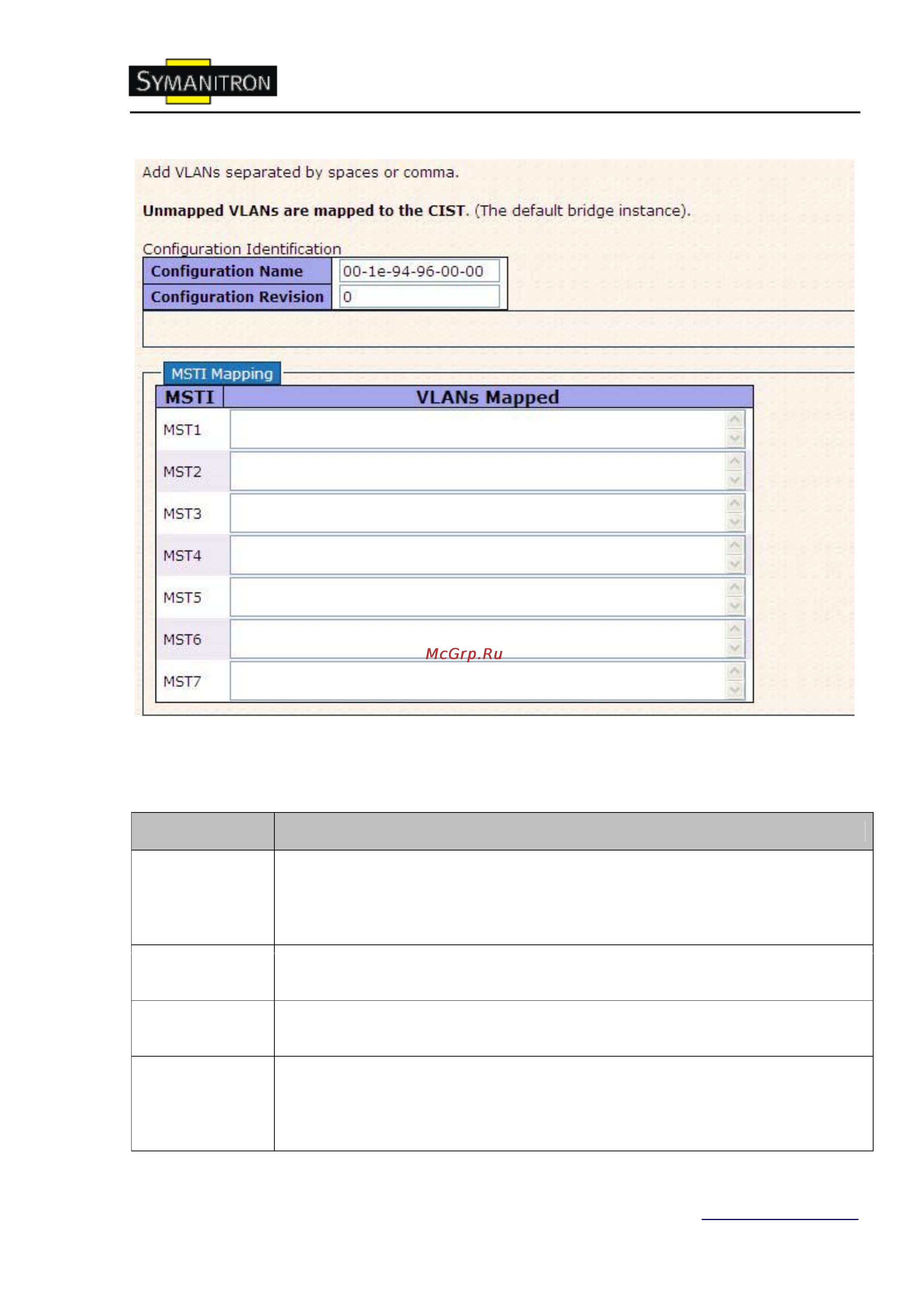

Рис. MSTI mapping
В таблице описаны основные поля:
Поле
Описание
Configuration
Name
Имя, идентифицирующее VLAN в отображении на MSTI. Узлы должны иметь
одни и те же Configuration Name и Revision (смотрите ниже), а также
одинаковую конфигурацию VLAN-to-MSTI mapping для того, чтобы построить
правильные деревья для MSTi. Имя должно содержать максимум 32 символа.
Configuration
Revision
MSTI configuration revision упомянута выше. Значением является число от 0 до
65535.
MSTI
Instance узла. CIST не может быть прямо сопоставлен, так как получит
VLAN‟ы не явно сопоставленными.
VLANs Mapped
Список VLAN, сопоставленных с MSTI. VLAN‟ы должны быть разделены
через запятую и/или пробел. VLAN может быть отображен только на одном
MSTI. Неиспользованные MSTI следует оставить пустыми (т.е. не отображать
VLAN на них).
