Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 17
5. WEB-управление
Внимание!!! Прежде чем производить любые настройки или обновления
программного обеспечения устройства, отключите кабели кольцевого
резервирования. НЕ выключайте оборудование во время обновления
прошивки!
5.1. Настройка через web-браузер
Этот раздел описывает настройку через Веб-браузер.
5.1.1. О web-управлении
Встроенный веб-сайт HTML находится во флеш-памяти на плате центрального
процессора. Он содержит расширенные функции управления и позволяет управлять
коммутатором из любой точки сети через стандартный веб-браузер, такой как Microsoft
Internet Explorer.
Функция web-управления поддерживает Internet Explorer 5.0 и выше. Она основана на
Java-апплетах с целью уменьшить размер передаваемых данных, увеличить скорость
доступа и предоставить простой интерфейс.
Примечание: По умолчанию, IE 5.0 или выше не позволяет Java-апплетам открывать
сокеты. Необходимо самостоятельно разрешить сокеты для Java-апплетов в настройках
браузера
Настройка web-управления.
Значения по умолчанию :
IP адрес: 192.168.10.1
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.10.254
User Name: admin
Password: admin
Авторизация
1. Запустите Internet Explorer.

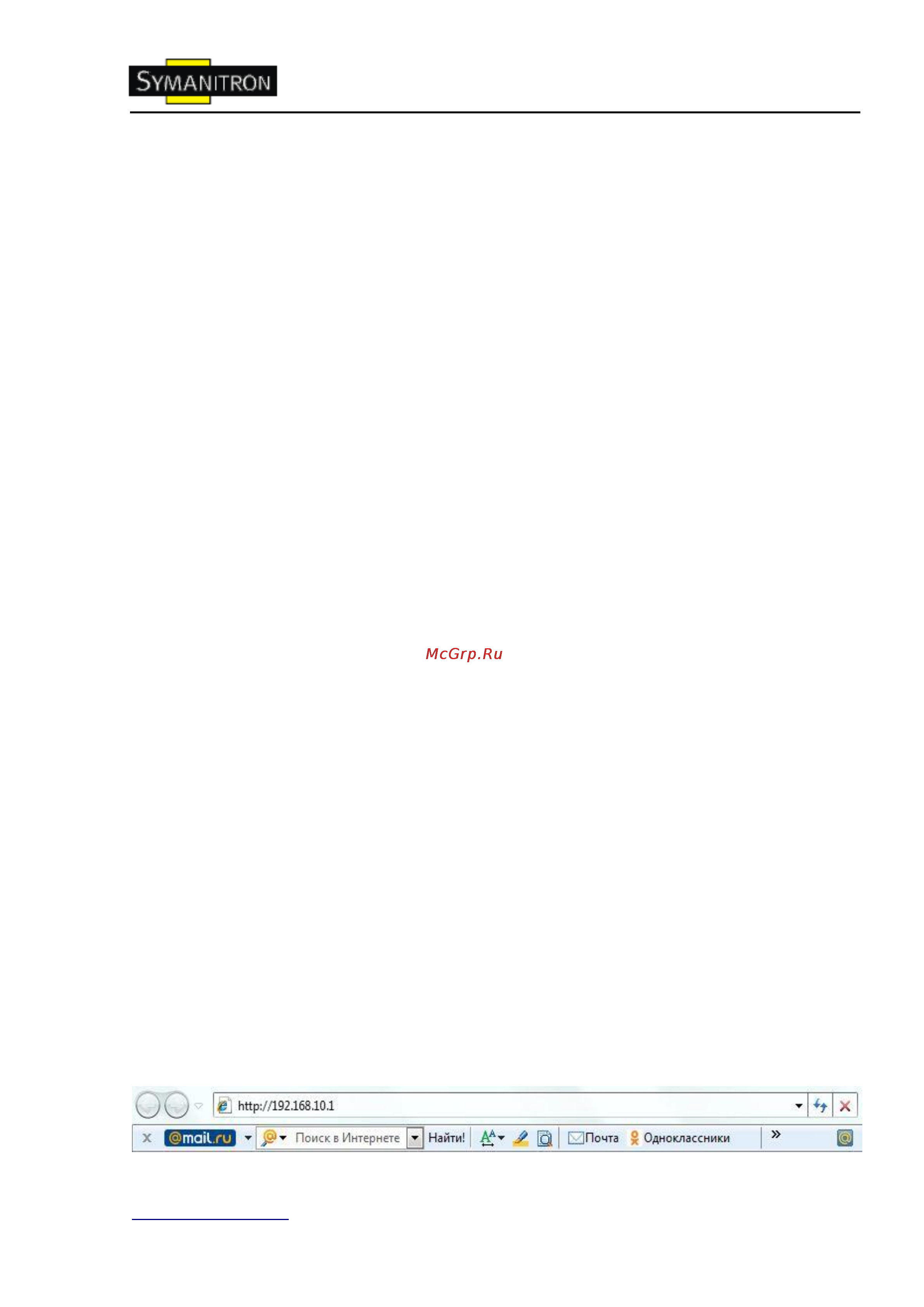

2. Наберите http:// и IP адрес коммутатора. Нажмите Enter
