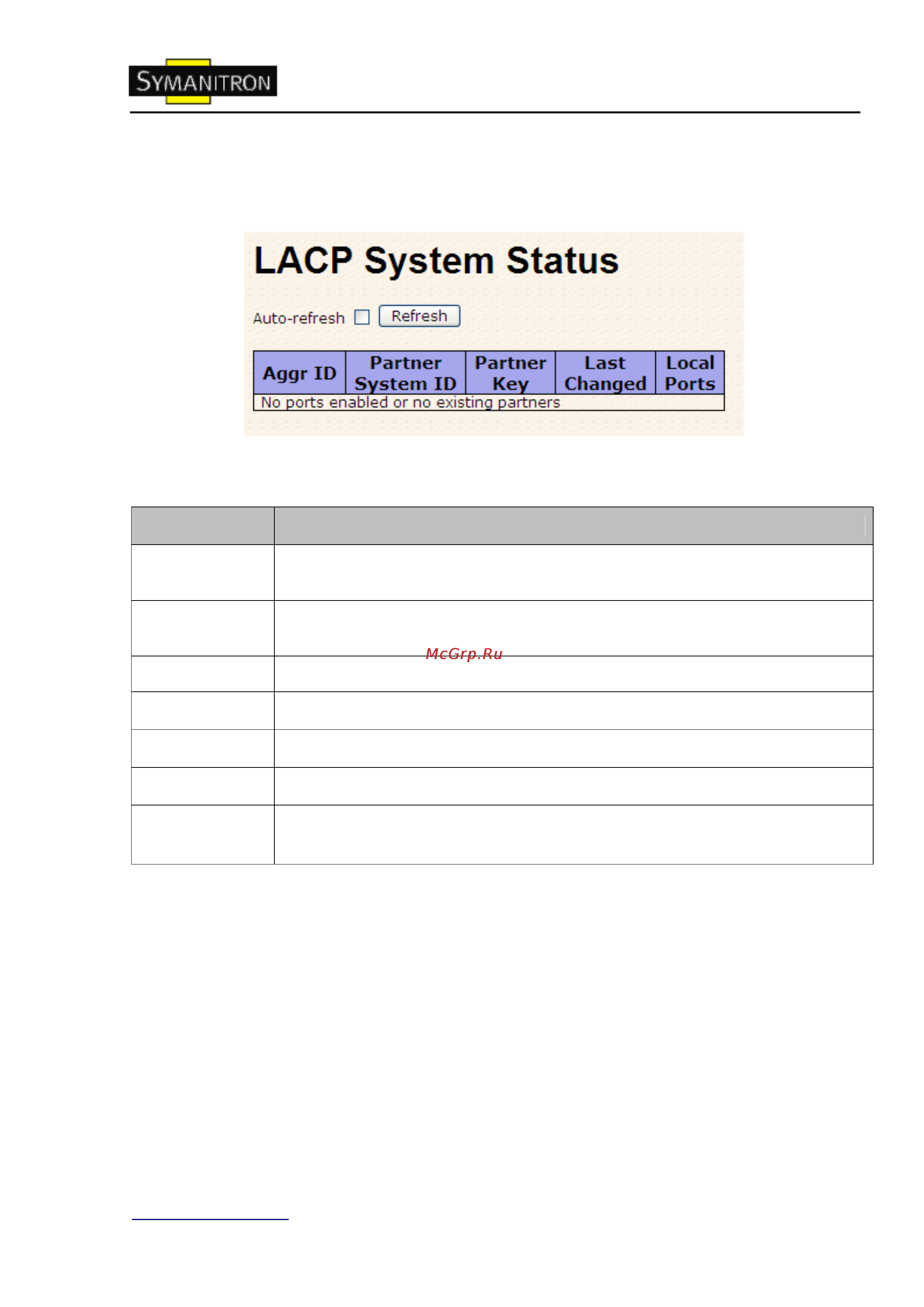

![Symanitron SWMGP-84SFP [38/113] Состояние lacp системы](/views2/1069108/page38/bg26.png)
Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 37
5.1.4.3.3. Состояние LACP системы
Состояние всех LACP.
Рис. Состояние LACP системы
В таблице описаны основные поля:
Поле
Описание
Aggr ID
Aggregation ID определяет группу агрегации. Для LLAG ID отображен как
„isid:aggr-id”, для GLAG - как „aggr-is”
Partner System
ID
Идентификатор (MAC адрес) соседа по агрегации.
Partner Key
Ключ, назначенный этому идентификатору агрегации соседом.
Last Changed
Время, прошедшее после последних изменений агрегации
Last Channged
Показывает, какие порты входят в агрегацию. Формат: “Switch ID:Port”.
Refresh
Нажмите, чтобы обновить страницу
Auto-refresh
Поставьте галочку, чтобы включить автоматическое обновление
страницы.
5.1.4.3.4. Состояние LACP
Обзор LACP состояния всех портов.
