Руководство пользователя SWMGP-84SFP-w
36 www.symanitron.ru

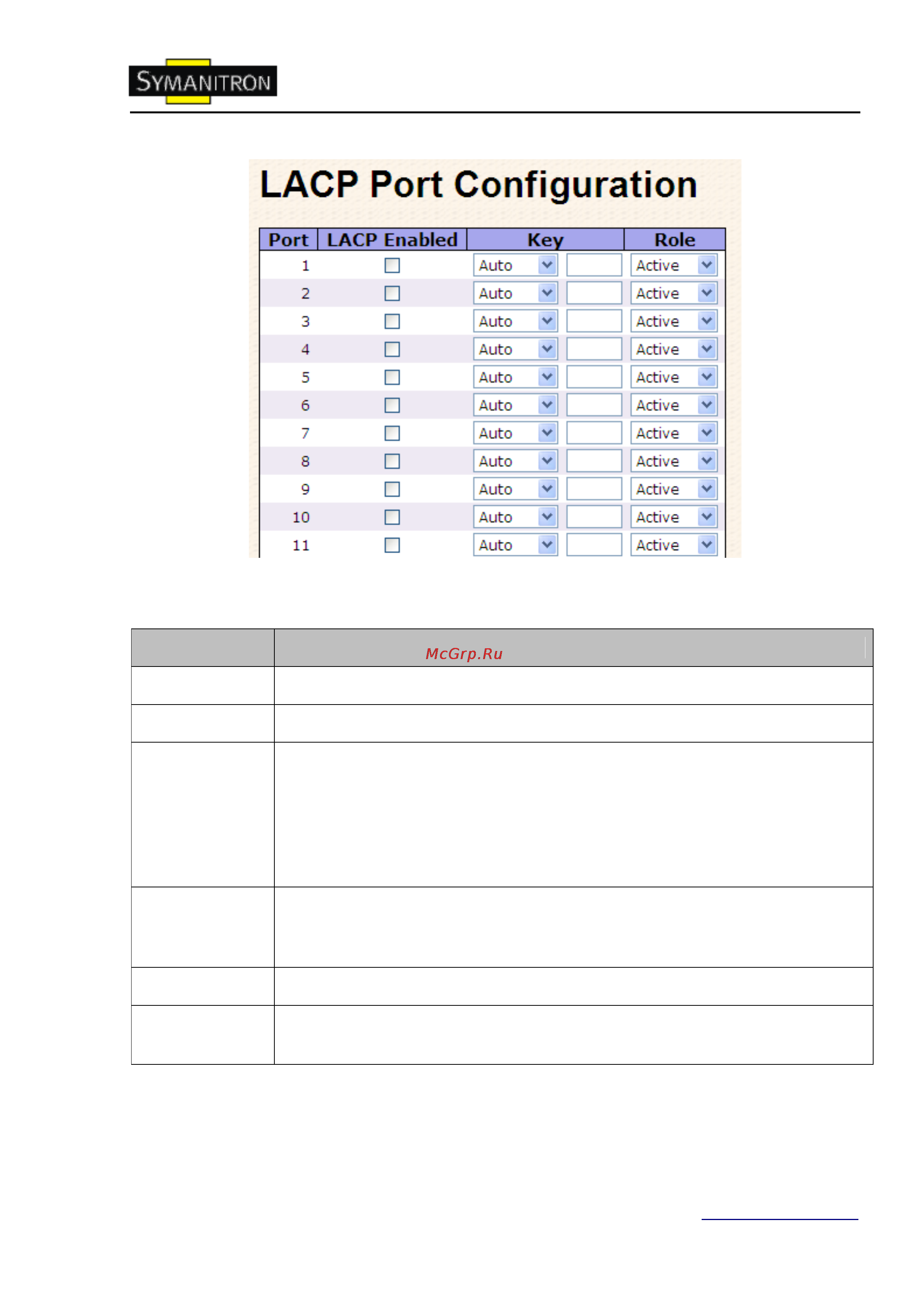

Рис. Настройка порта LACP
В таблице описаны основные поля:
Поле
Описание
Port
Номер физического порта коммутатора.
LACP Enabled
Включить или отключить функцию LACP на данном порту.
Key
Значение Key присваивается каждому порту отдельно, интервал 1-
65535. Автоматическая настройка определит ключ, соответствующий
скорости физического соединения, 10мбайт = 1, 100мбайт = 2, 1гбайт =
3. Вручную можно ввести любые другие значения. Порты с одинаковым
значением ключа могут участвовать в одной агрегированной группе, в
то время как порты с разными ключами не могут.
Role
Role показывает статус LACP.
Active: LACP пакеты будут передаваться каждую секунду
Passive: LACP пакеты будут ожидаться от соседа
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
