Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 5
2. Настройка устройства
2.1. Установка коммутатора на DIN-рейку
Каждый коммутатор имеет крепление на DIN-рейку на нижней панели. Крепление на
DIN-рейку позволяет зафиксировать коммутатор.

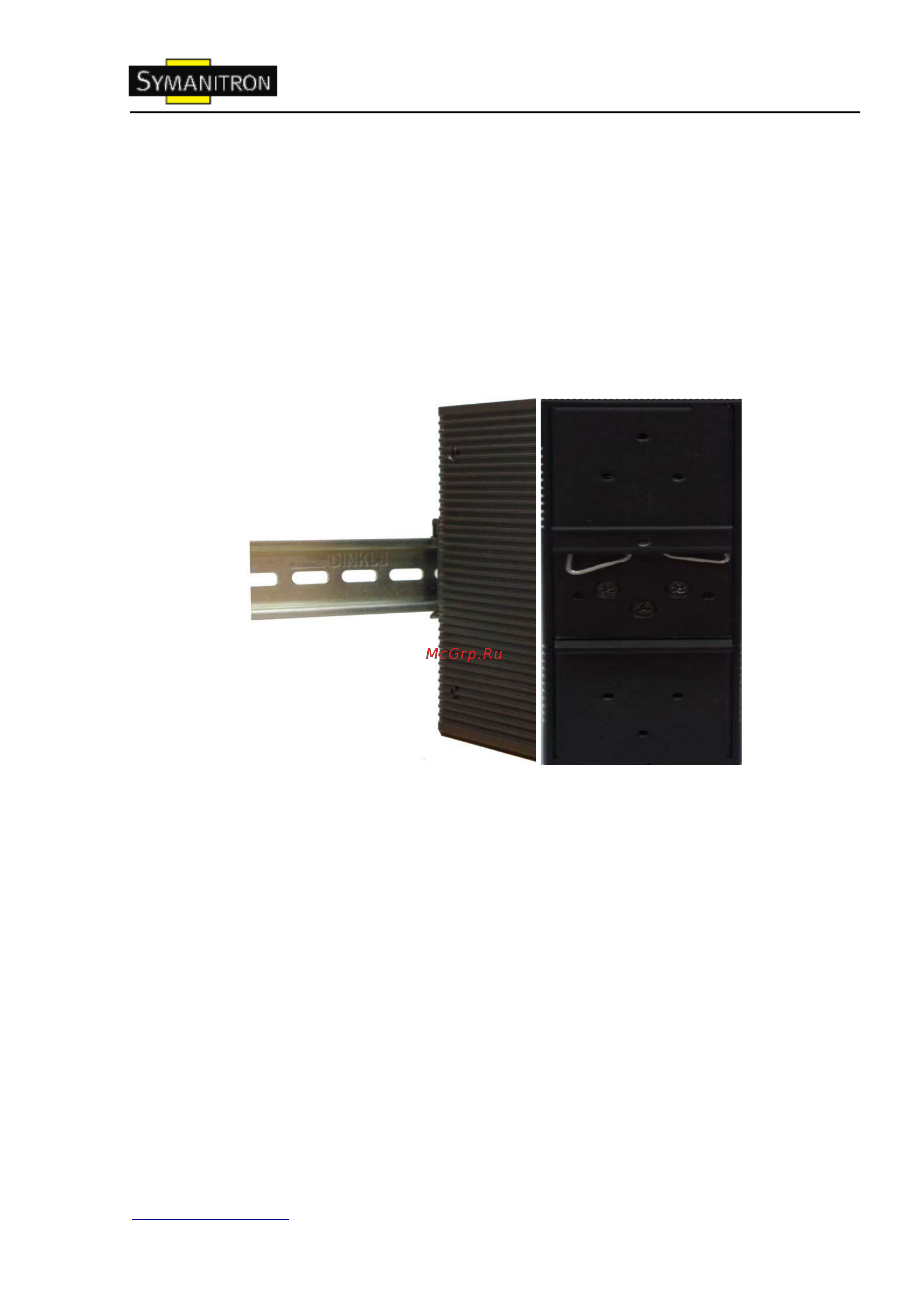

2.1.1. Крепление SWMGP-84SFP-W на DIN-рейку
Шаг 1. Наклоните коммутатор и закрепите металлическую пружину на Din-рейку.
Шаг 2. Прижмите коммутатор к DIN-рейке пока не услышите щелчок.
