Type Value
Значение согласно его QCE типу.
Ethernet Type: значение Ethernet Type
VLAN ID: VLAN ID
TCP/UDP Port: диапазон портов протоколов TCP или UDP
DSCP: значение IPv4/IPv6 DSCP
Traffic Class
QoS класс, связанный с QCE
Modification
Buttons
Можно настроить в таблице каждый QCE, используя кнопки:
: Вставить новый QCE перед текущей строкой
: Изменить QCE
: Перемещение QCE вверх по списку
: Перемещение QCE вниз по списку
: Удалить QCE
: Нижний плюс добавляет новую запись в конце списка QCL
5.1.8.3. Предотвращение штормов
Настройка функции предотвращения штормов.

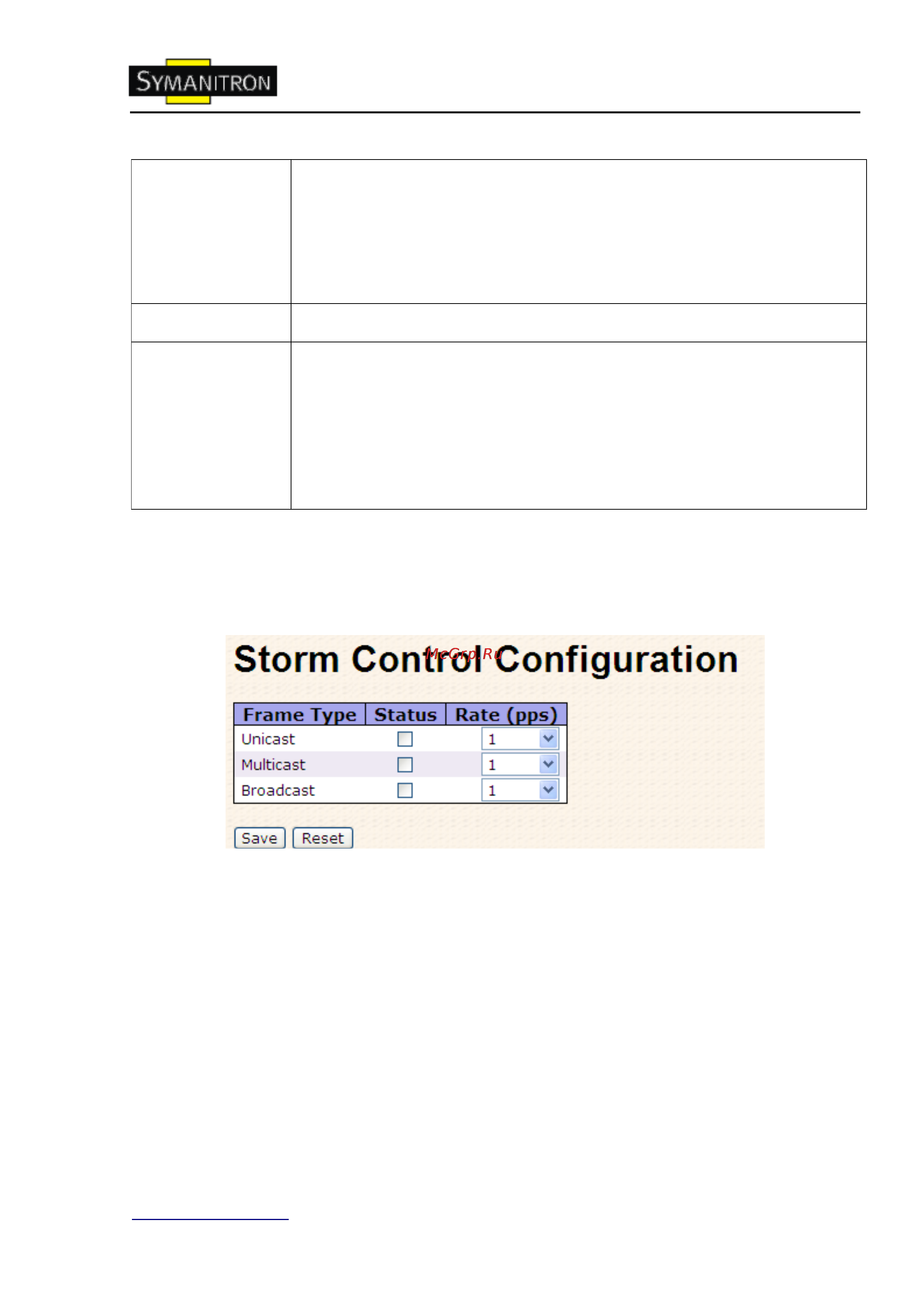

Рис. Предотвращение штормов
Ограничение количества пакетов в одноадресных, многоадресных и
широковещательных штормах. Они влияют только на штормовые кадры, то есть те, у
которых (VLAN ID, DMAC) пара не отображена в таблице MAC адресов.
Скорость равна 2^n, где n ≤15, или No Limit. Единицей скорости может быть либо pps
(пакеты в секунду), либо kpps (килопакеты в секунду). Можно настроить скорость
одноадресной, многоадресной и широковещательной передачи пакетов отдельно.
(Примечание: Фреймы, переданные на CPU коммутатора, всегда ограничены
приблизительно до 4 kpps. Например, широковещательная передача в управлении VLAN
ограничена до этого уровня. Управляющую VLAN можно настроить на странице настроек
IP).
