Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 29

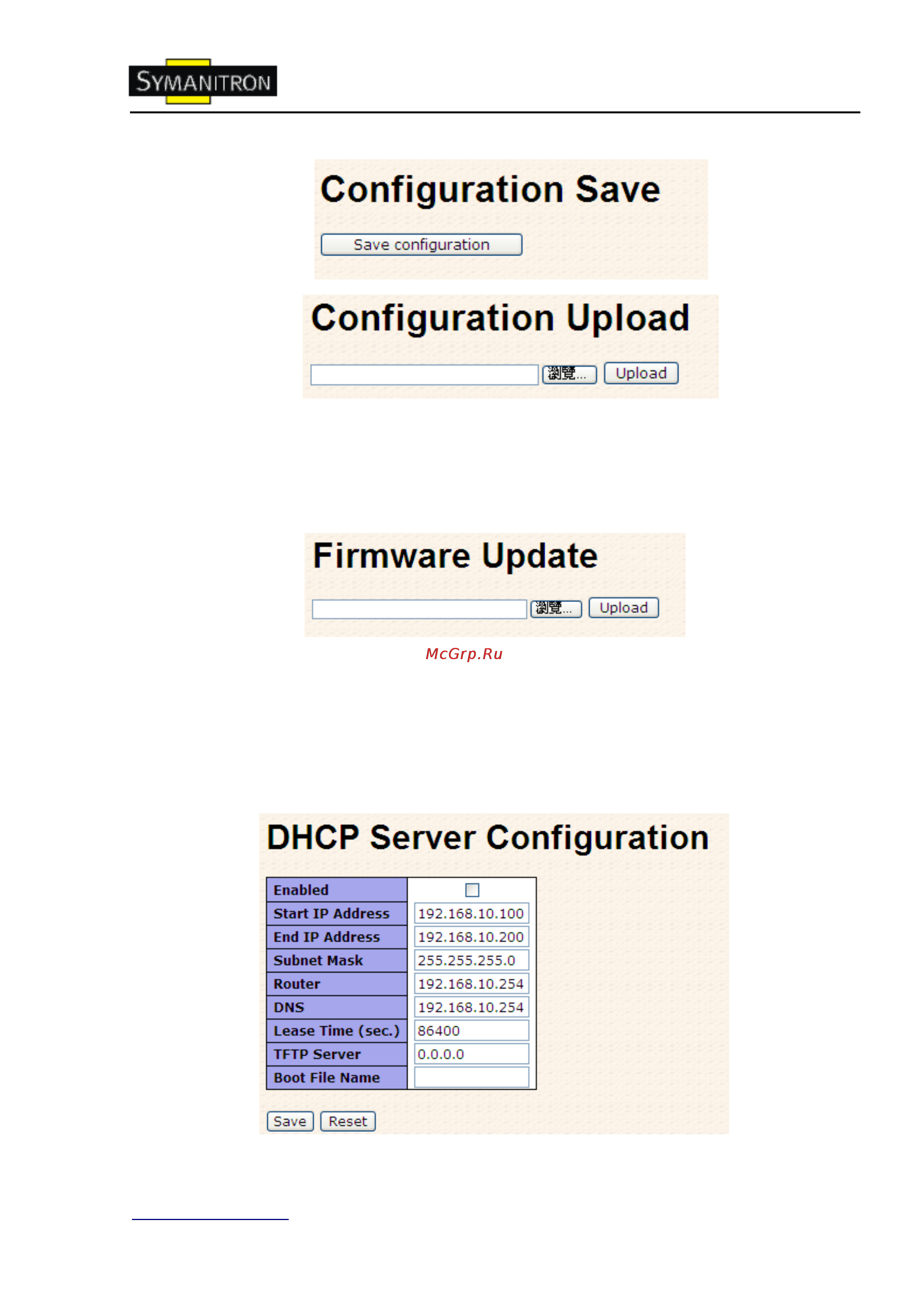

Рис. Резервное копирование и восстановление
5.1.2.8. Обновление прошивки
На этой странице можно обновлять прошивку
Рис. Интерфейс обновления прошивки
5.1.3. DHCP сервер
5.1.3.1. DHCP сервер – Установка
Коммутатор может быть DHCP сервером.
Рис. DHCP сервер – Установка
