Руководство пользователя SWMGP-84SFP-w
68 www.symanitron.ru

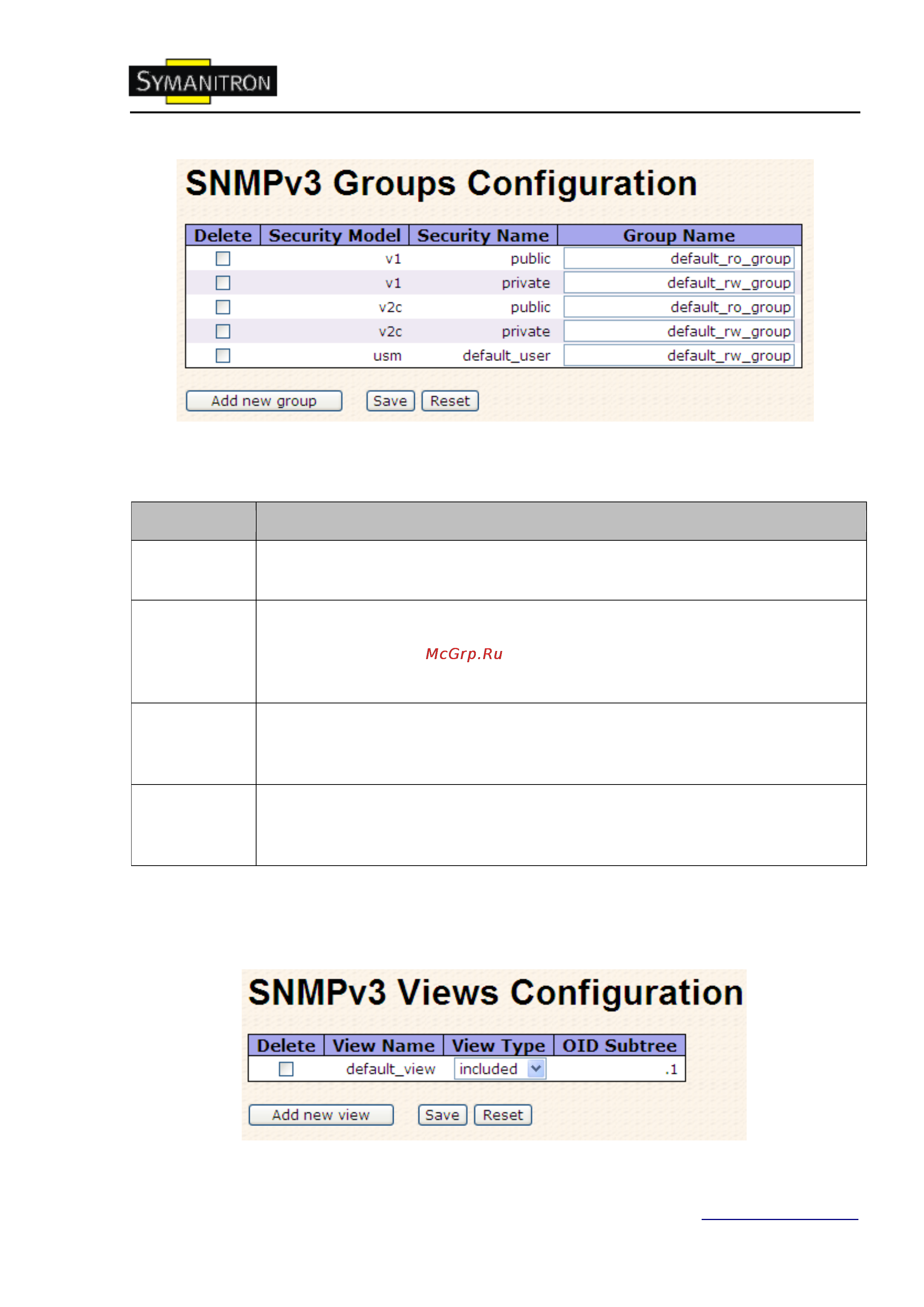

Рис. SNMP группы
В таблице описаны основные поля:
Поле
Описание
Delete
Чтобы удалить запись, поставьте галочку. Она будет удалена после
следующего сохранения.
Security
Model
Модель безопасности.
v1: Зарезервировано для SNMPv1
v2c: Зарезервировано для SNMPv2c
usm: Модель безопасности на основе пользователя (USM)
Security
Name
Имя безопасности.
Допустимая длина строки от 1 до 32, разрешены только ASCII символы с
33 до 126.
Group Name
Имя группы.
Допустимая длина строки от 1 до 32, разрешены только ASCII символы с
33 до 126.
5.1.7.5. Таблица просмотра SNMP
Настройка таблицы просмотров SNMPv3. Ключевые индексы – имя просмотра и OID
поддерева
Рис. Таблица просмотра SNMP
