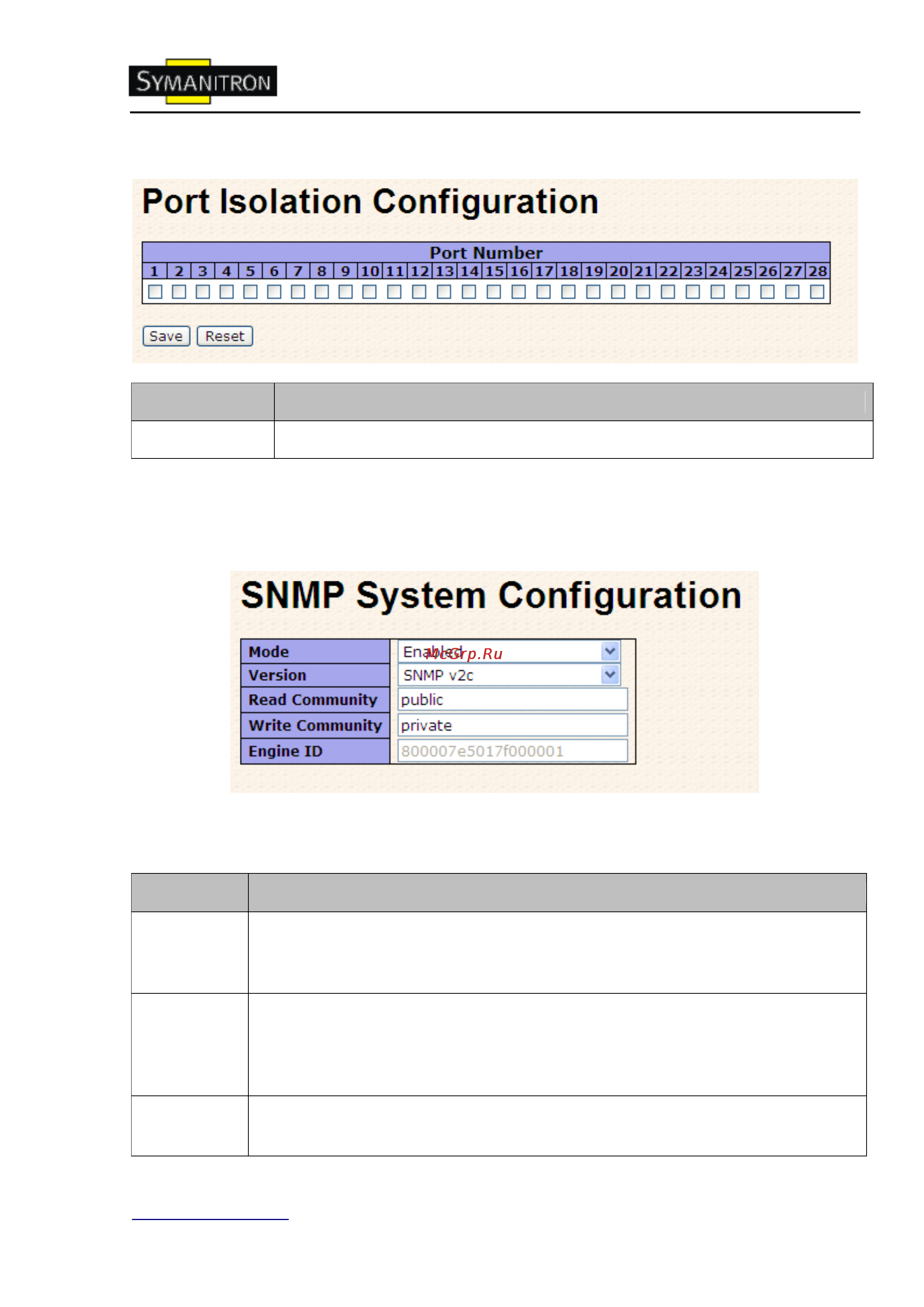

Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 63
Поле
Описание
Port Members
Отмеченные поля - порты, являющиеся участниками приватной VLAN.
5.1.7. SNMP
5.1.7.1. SNMP - System
Рис. SNMP - System
В таблице описаны основные поля:
Поле
Описание
Mode
Режим работы SNMP.
Enabled: Включить SNMP
Disabled: Отключить SNMP
Version
Поддерживаемая версия SNMP.
SNMPv1: Указать SNMP верcию 1
SNMPv2c: Указать SNMP верcию 2c
SNMPv3: Указать SNMP верcию 3
Read
Community
Строка сообщества для права просмотра, разрешающая доступ к SNMP
агенту. Допустимая длина строки от 0 до 255, разрешены только ASCII
