Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 69
В таблице описаны основные поля:
Поле
Описание
Delete
Чтобы удалить запись, поставьте галочку. Она будет удалена после
следующего сохранения.
View
Name
Имя просмотра.
Допустимая длина строки от 1 до 32, разрешены только ASCII символы с 33
до 126.
View
Type
Тип просмотра.
Included: Флаг, показывающий, что просматриваемое поддерево должно быть
включено
Excluded: Флаг, показывающий, что просматриваемое поддерево должно
быть исключено
В общем, если значение view type – excluded, то должно существовать ещѐ
одно значение просмотра, чей тип - included, и которое является более
общим, чем данное.
OID
Subtree
OID, определяющий корень поддерева, добавляемый к данному просмотру.
Допустимая длина OID от 1 до 128, разрешены только цифры или звездочки
(*).
5.1.7.6. SNMP-Accesses
Настройка таблицы SNMPv3 Acesses. Ключевые индексы – имя группы, модель
безопасности и уровень безопасности.

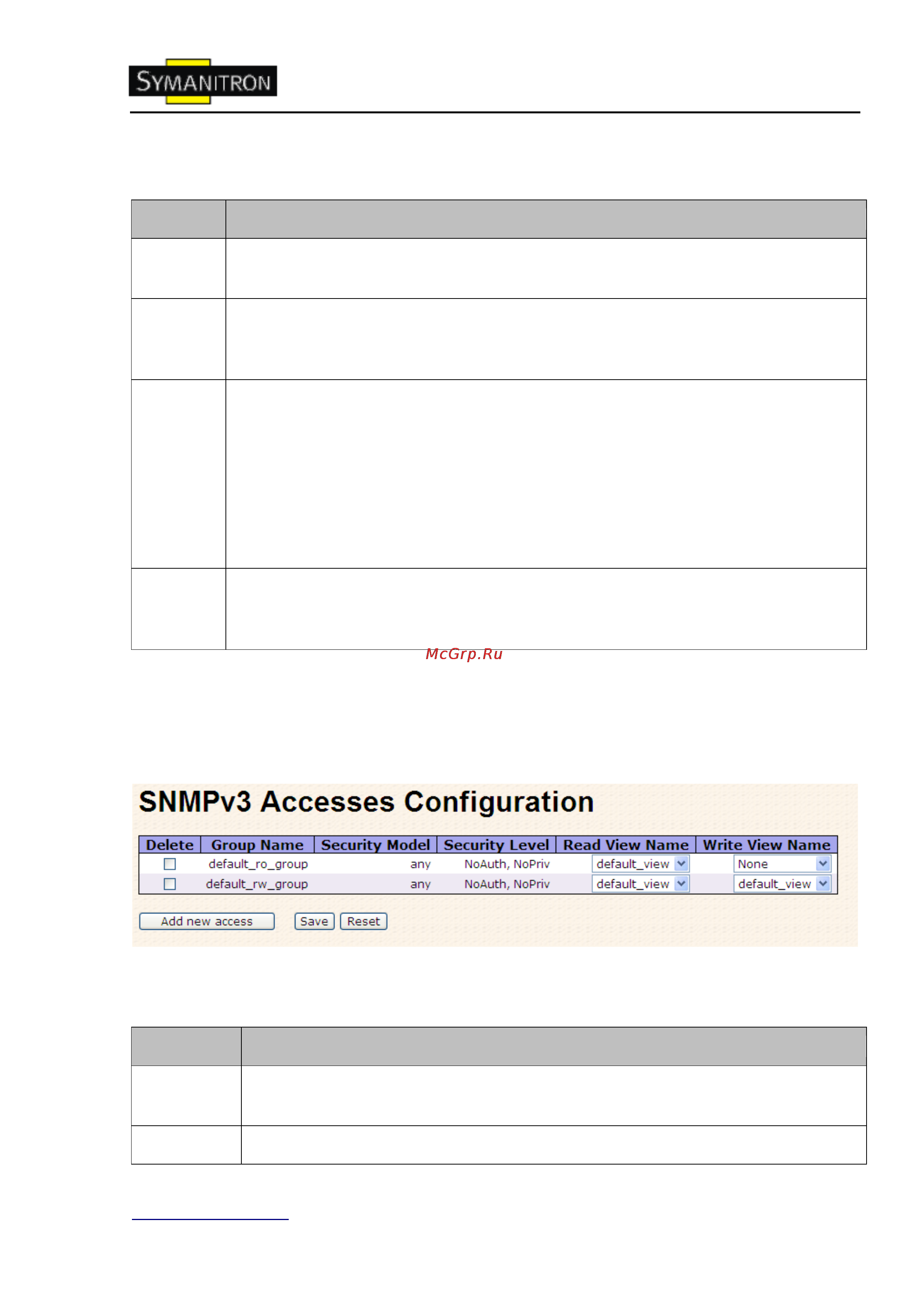

Рис. SNMP-Accesses
В таблице описаны основные поля:
Поле
Описание
Delete
Чтобы удалить запись, поставьте галочку. Она будет удалена после
следующего сохранения.
Group
Имя группы.
