Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 85
5.1.12.2.1. Просмотр статистики трафика
Просмотр статистики общего трафика на всех портах коммутатора.

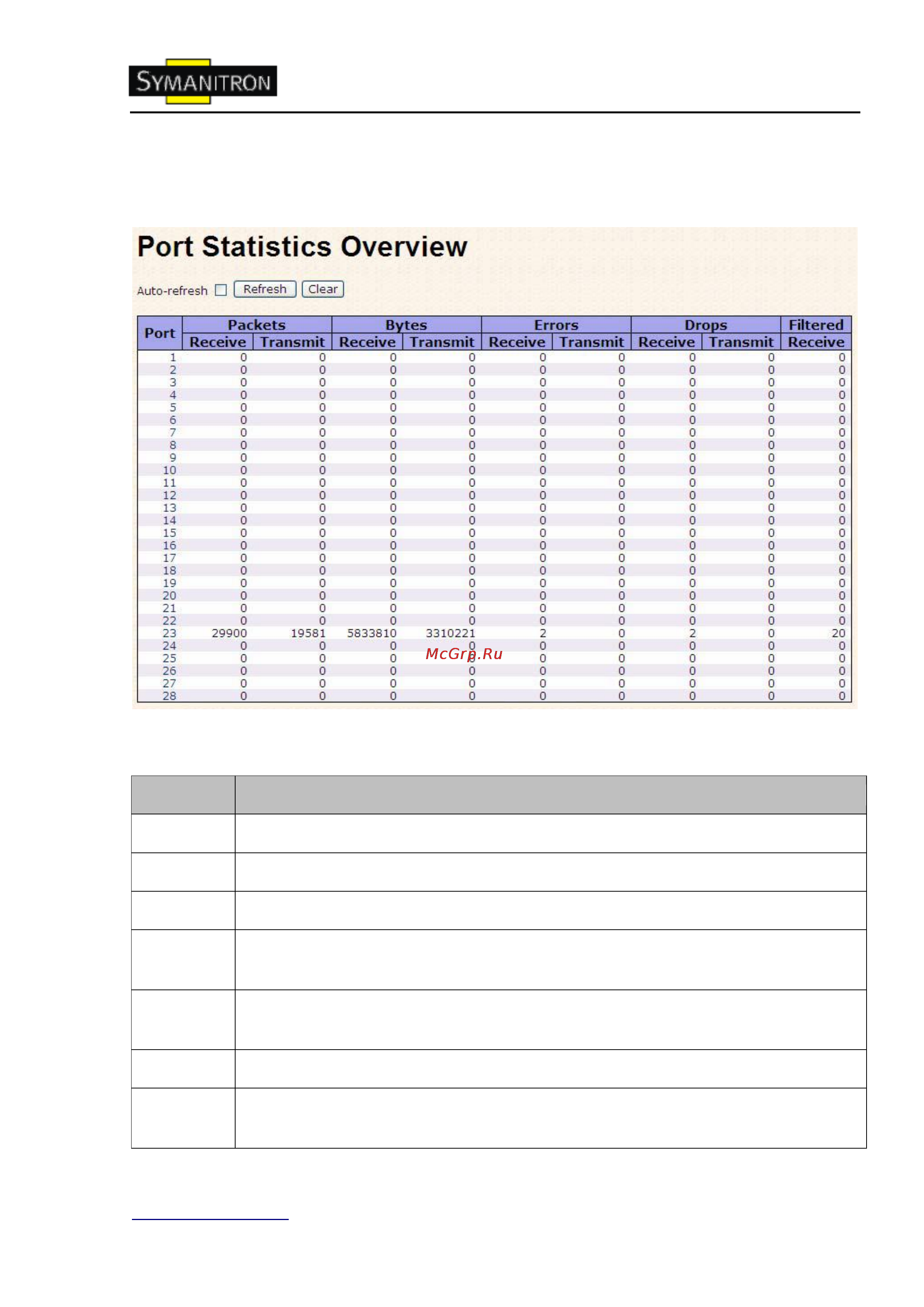

Рис. Статистика трафика
В таблице описаны основные поля:
Поле
Описание
Ports
Номер порта
Packets
Количество полученных и отправленных пакетов на каждом порту
Bytes
Количество полученных и отправленных байтов на каждом порту
Errors
Количество фреймов, получивших сообщение об ошибке, и количество
незавершенных передач на каждом порту
Drops
Количество фреймов, отброшенных по причине переполнения входящих
или исходящих очередей.
Filtered
Количество полученных фреймов, отфильтрованных в процессе передачи
Auto-
refresh
Поставьте галочку, чтобы включить автоматическое обновление страницы.
