Руководство пользователя SWMGP-84SFP-w
88 www.symanitron.ru
Порт, на который отражены данные, известен как зеркальный порт. Фреймы
отражаются на порту, на котором включено зеркалирование входящего (rx) либо
исходящего (tx) трафика. Disabled – отключить зеркалирование.

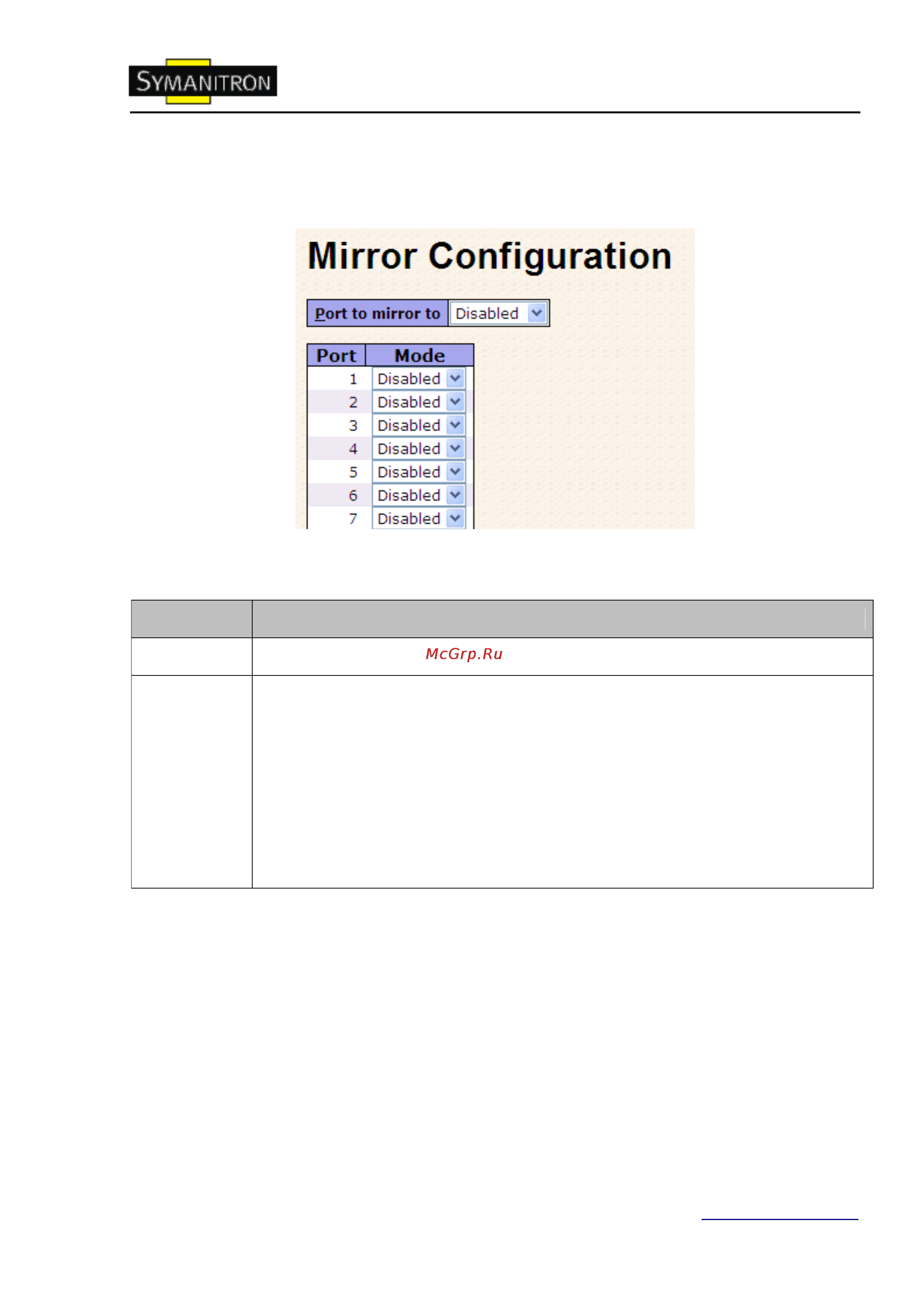

Рис. Зеркалирование
В таблице описаны основные поля:
Поле
Описание
Port
Логический порт, настройки которого представлены ниже.
Mode
Выберите режим зеркалирования.
Rx only: Данные, полученные через указанный порт, отражаются. Переданные
данные не отражаются.
Tx only: Данные, отправленные через указанный порт, отражаются. Полученные
данные не отражаются.
Disabled: Ни полученные, ни отправленные данные не отражаются.
Enabled: И полученные, и отправленные данные отражаются.
Примечание: На том порту, куда зеркалируются данные, они передаются только
один раз, поэтому для таких портов доступны только режимы Disabled и Rx.
5.1.12.4. Журнал событий
Информация о событиях на коммутаторе.
