Руководство пользователя SWMGP-84SFP-w
84 www.symanitron.ru

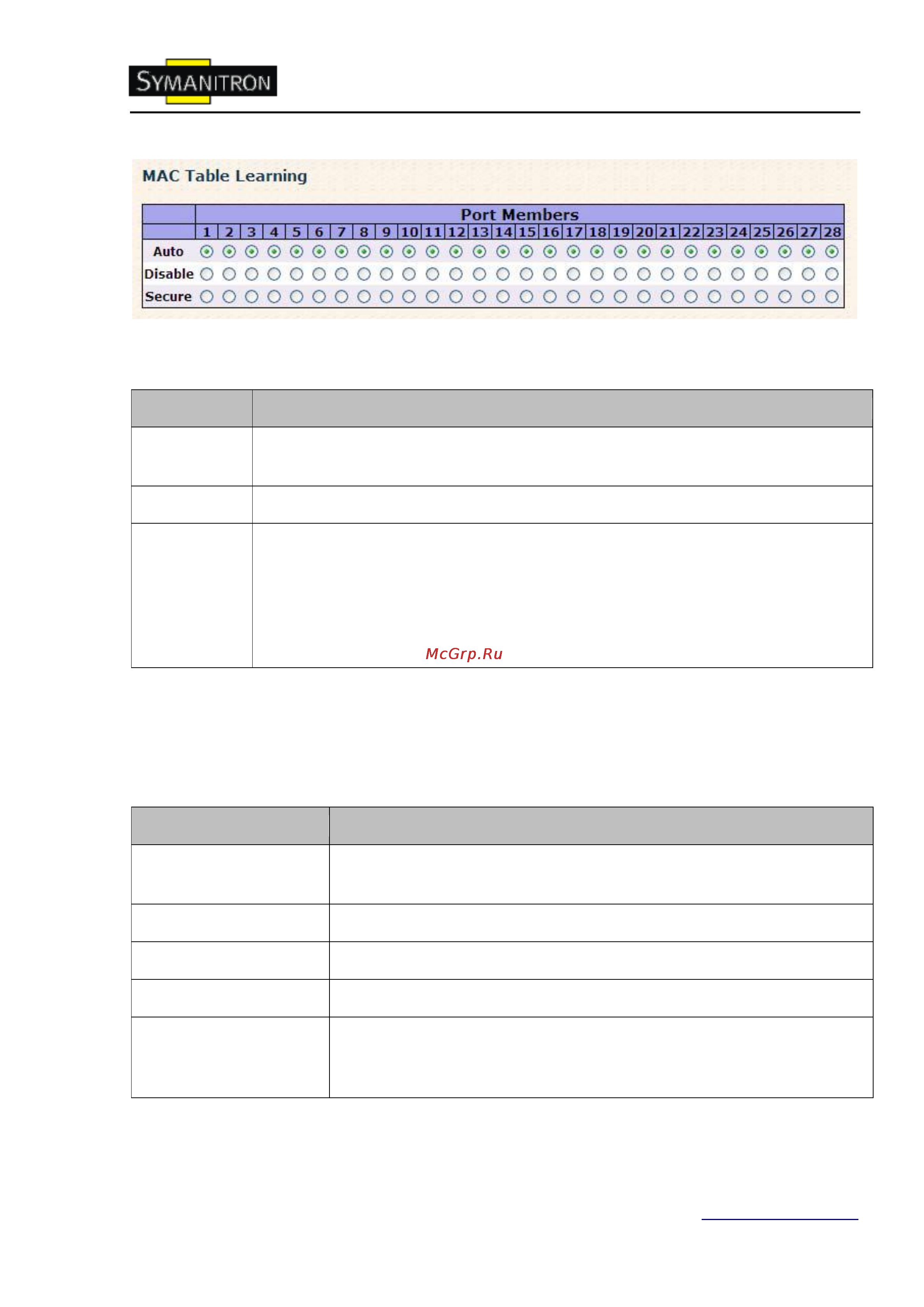

Рис. Заполнение таблицы MAC адресов
В таблице описаны основные поля:
Поле
Описание
Auto
Автоматическое обучение начнется как только будет получен кадр с
неизвестным MAC адресом отправителя.
Disable
Заполнение таблицы не производится
Secure
Учитываются только статические MAC записи, остальные фреймы
отбрасываются. Примечание: Убедитесь, что устройство, использующееся
для управления коммутатором, добавлено в таблицу статических MAC
адресов до изменений в режиме обучения, иначе он будет потерян и может
быть восстановлен только с помощью другого (незащищенного) порта или
при подключении к коммутатору через последовательный интерфейс.
Таблица статических MAC адресов
В этой таблице показан список статических MAC адресов. Таблица статических MAC
адресов может содержать 64 записи.
В таблице MAC адресов в первую очередь отображен VLAN ID, затем MAC адреса.
Поле
Описание
Delete
Чтобы удалить запись, поставьте галочку. Она будет удалена
после следующего сохранения.
VLAN ID
Введите VLAN ID
MAC Address
Введите MAC адрес
Port Members
Связанные порты.
Adding a New Static
Entry
Нажмите Add new static entry, чтобы добавить новую запись в
таблицу статических MAC адресов. Укажите VLAN ID, MAC
адрес и порты для новой записи. Нажмите Save.
