Руководство пользователя SWMGP-84SFP-w
86 www.symanitron.ru
Refresh
Обновление записей в журнале событий, начиная с ID текущей записи
Clear
Очистить все счетчики записей
5.1.12.2.2. Подробная статистика
Подробная статистика трафика для выбранного порта коммутатора. Выберите порт
коммутатора, чтобы получить о нем детальную информацию.
Показанные счѐтчики переданной информации и счѐтчики ошибок являются общими
для полученной и отправленной информации.

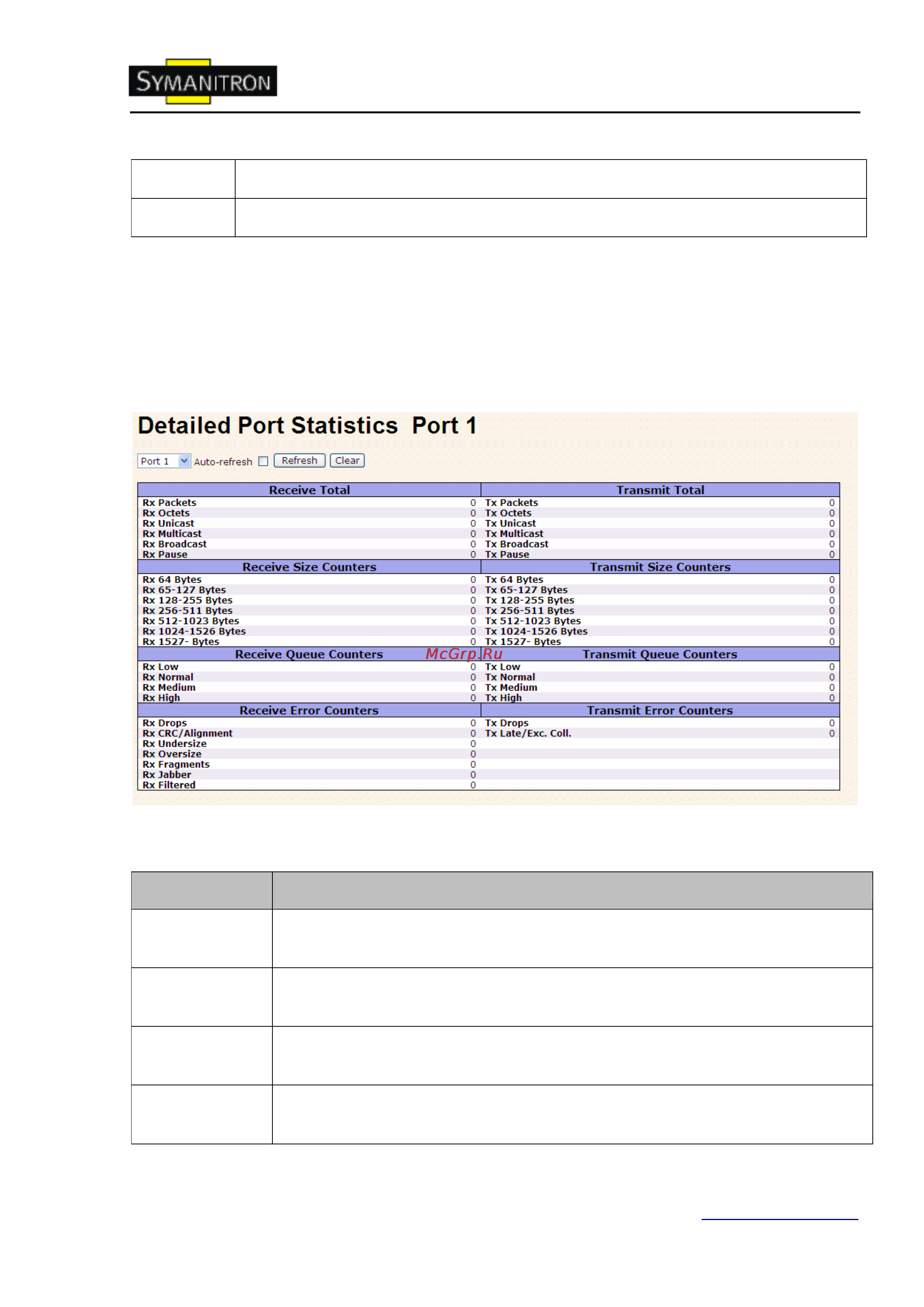

Рис. Подробная статистика
В таблице описаны основные поля:
Поле
Описание
Rx and Tx
Packets
Количество полученных и отправленных (корректных и битых) пакетов
Rx and Tx
Octets
Количество полученных и отправленных (корректных и битых) байтов.
В этом количестве содержатся FCS, но исключаются биты согласования.
Rx and Tx
Unicast
Количество полученных и отправленных (корректных и битых)
одноадресных пакетов
Rx and Tx
Multicast
Количество полученных и отправленных (корректных и битых)
многоадресных пакетов
