Руководство пользователя SWMGP-84SFP-w
76 www.symanitron.ru
enabled
VLAN ID
Идентификатор VLAN
IGMP Snooping
enabled
Включить IGMP Snooping для VLAN
IGMP Querier
Включить IGMP Querier во VLAN. Querier будет отправлять запросы,
если в течение 255 секунд после включения IGMP Querier сообщение
не поступит. Интервал каждого Querier – 125 секунд, он перестанет
действовать как IGMP Querier, если получит Querier от других
устройств.
Router Port
Назначьте порты как порты маршрутизатора. Портом маршрутизатора
является порт Ethernet коммутатора, который ведет к устройству 3
уровня, поддерживающему групповую рассылку или к IGMP Querier.
Если порт, участвующий в агрегации, определен как порт
маршрутизатора, вся агрегация будет работать как порт
маршрутизатора.
Fast Leave
Включить на порту функцию быстрого отключения

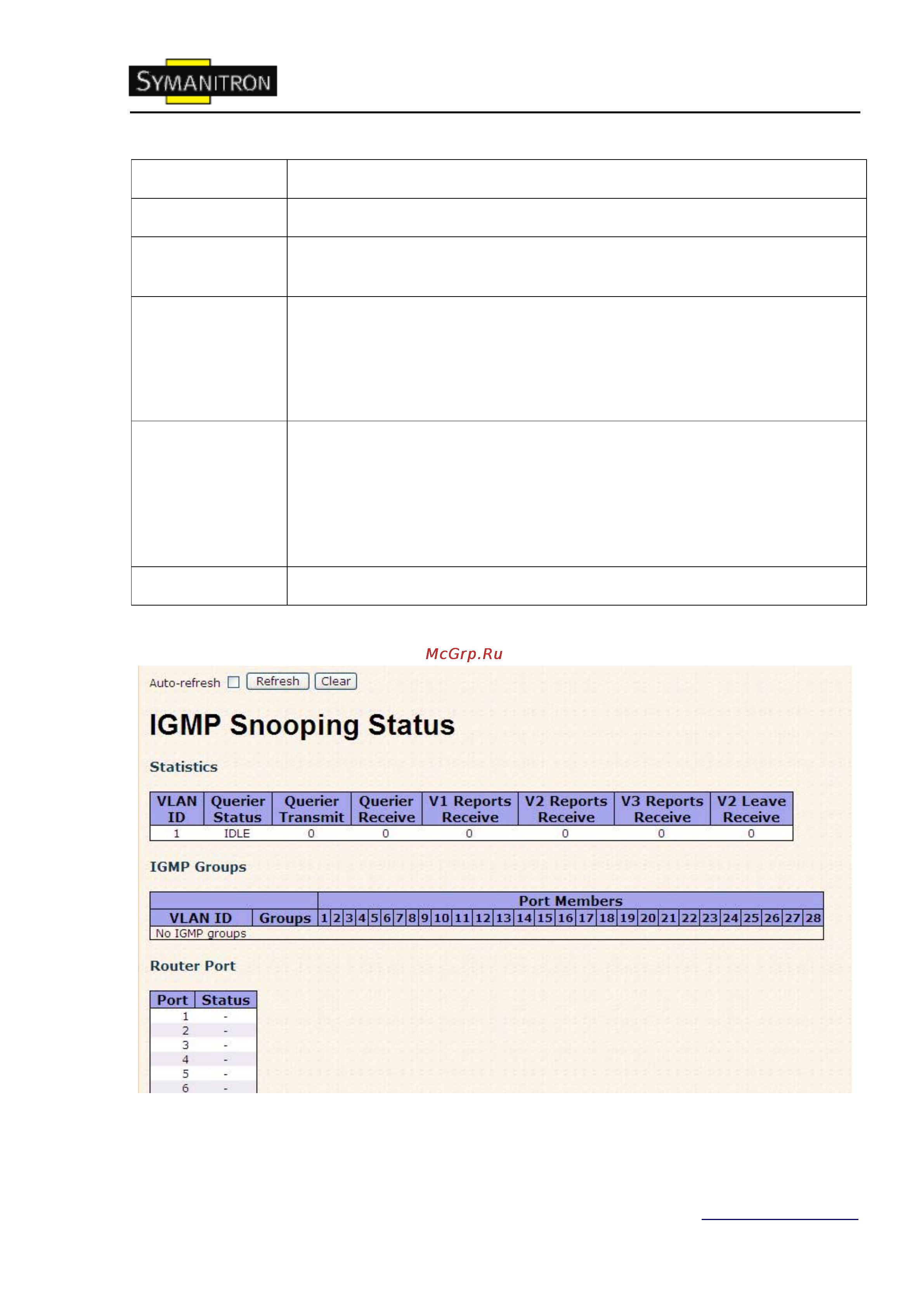

5.1.9.2. Состояние IGMP Snooping
Рис. Состояние IGMP Snooping
