Руководство пользователя SWMGP-84SFP-w
32 www.symanitron.ru
Mode
Restart: Перезапустить алгоритм передачи после 16 коллизий
Power
Control
Столбец Usage показывает текущий процент потребления питания на
каждом порту. Столбец Configured позволяет изменять параметры режима
экономии электроэнергии на каждом порту.
Disabled: Все механизмы экономии электроэнергии отключены
ActiPHY: экономия электроэнергии при выключении порта
PerfectReach: экономия электроэнергии при включении порта
Enabled: Экономия энергии и при включении и при выключении порта
Total Power
Usage
Общее потребление питания платы, выражено в процентах.
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
Refresh
Нажмите, чтобы обновить страницу. Любые последние изменения
сохранены не будут

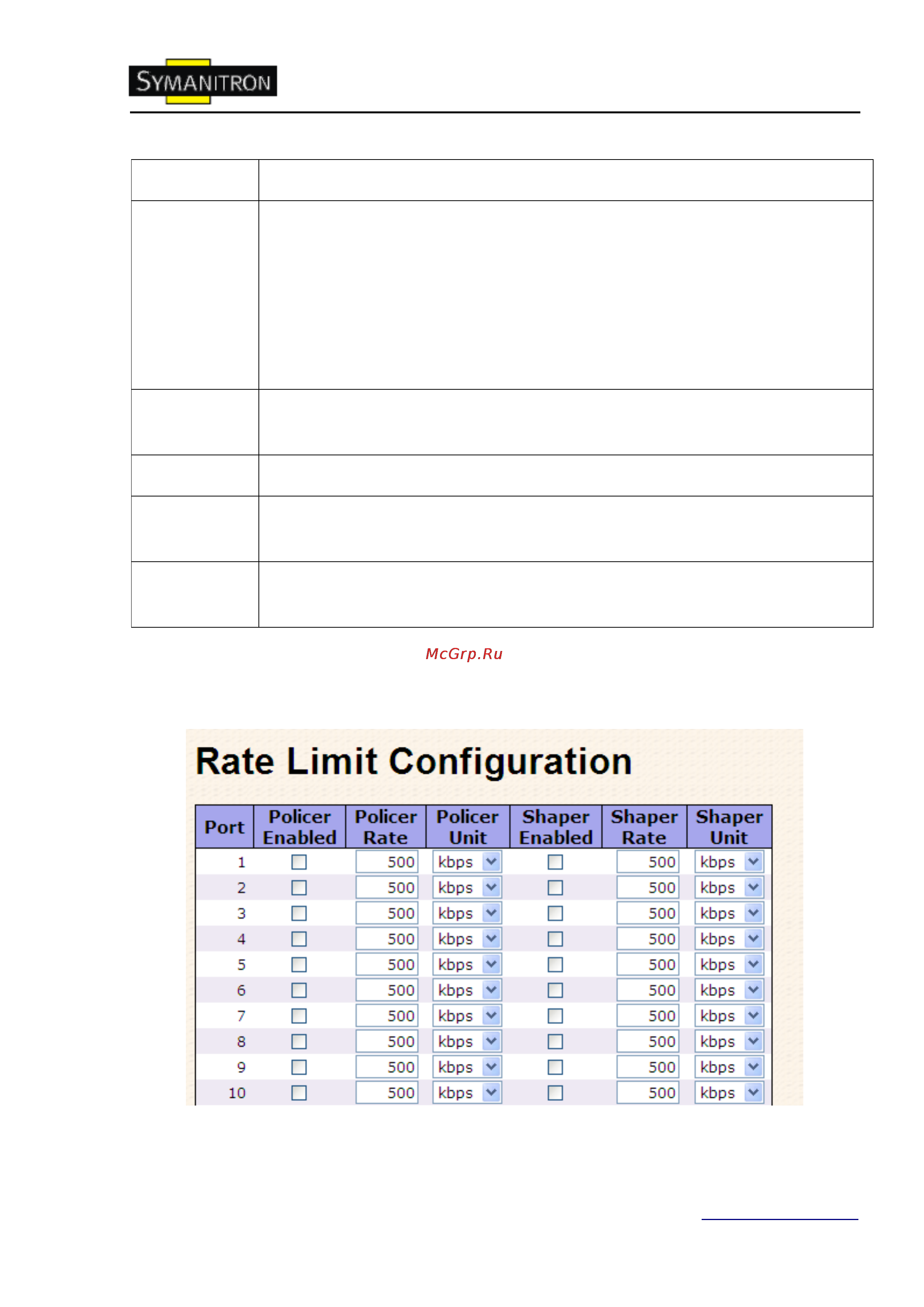

5.1.4.2. Ограничение скорости
Настройка ограничения скорости портов коммутатора
Рис. Ограничение скорости
