Руководство пользователя SWMGP-84SFP-w
48 www.symanitron.ru

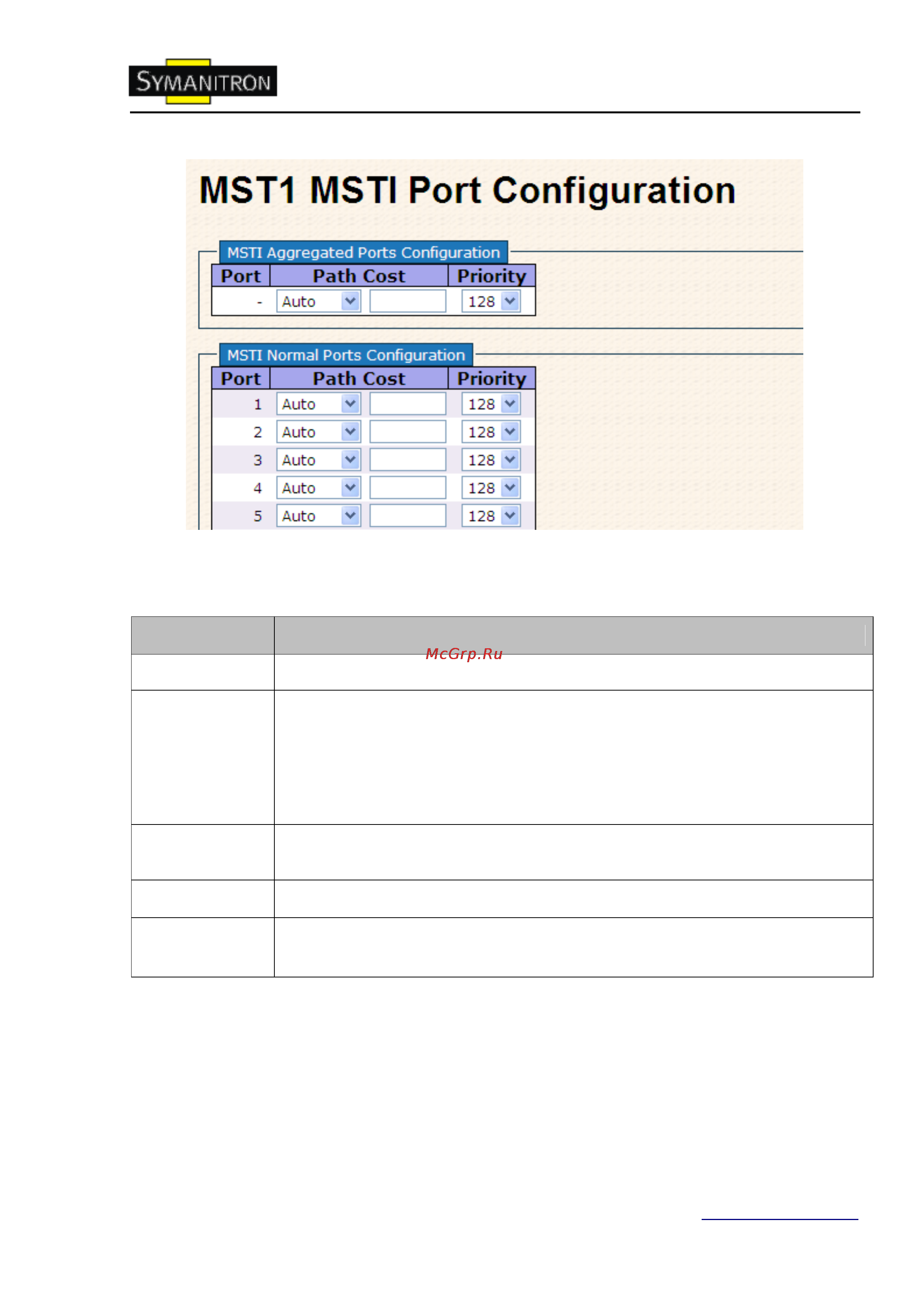

Рис. Конфигуривование MST1 MSTI порта
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта коммутатора, соответствующего STP CIST ( и MSTI) порту
Path Cost
Стоимость пути на порту. Настройка Auto определяет стоимость пути в
соответствии со скоростью физического соединения, используя значения,
рекомендуемые 802.1D. Пользователь также может ввести собственные
значения. Стоимость пути используется при установлении активной топологии
сети. Порты с низшей стоимостью пути указывается как передающие порты.
Допустимые значения – от 1 до 200000000.
Priority
Приоритетность портов. Используется для приоритезации портов, имеющих
идентичную стоимость пути. (Смотрите выше)
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
STP Bridges
Просмотр состояния всех STP узлов.
Каждая строка таблицы отображает информацию об STP узле; в колонках отображена
следующая информация:
Содержание
