Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 93
LLDP-
MED
mode
Этот режим схож с Class mode. Каждый порт определяет количество
потребляемого питания в соответствии с полученной PoE информацией с
помощью LLDP протокола. Если порт не получит информацию, питание
будет подведено с помощью Class mode. (В этом режиме в столбце
Maximum Power не имеют значения)
(Для всех режимов: если на порту потребляется больше питания, чем требуется, порт
отключится)
5.1.13.2 Настройка PoE – Управление питанием
Есть два режима, определяющих, когда порт должен выклдючиться.

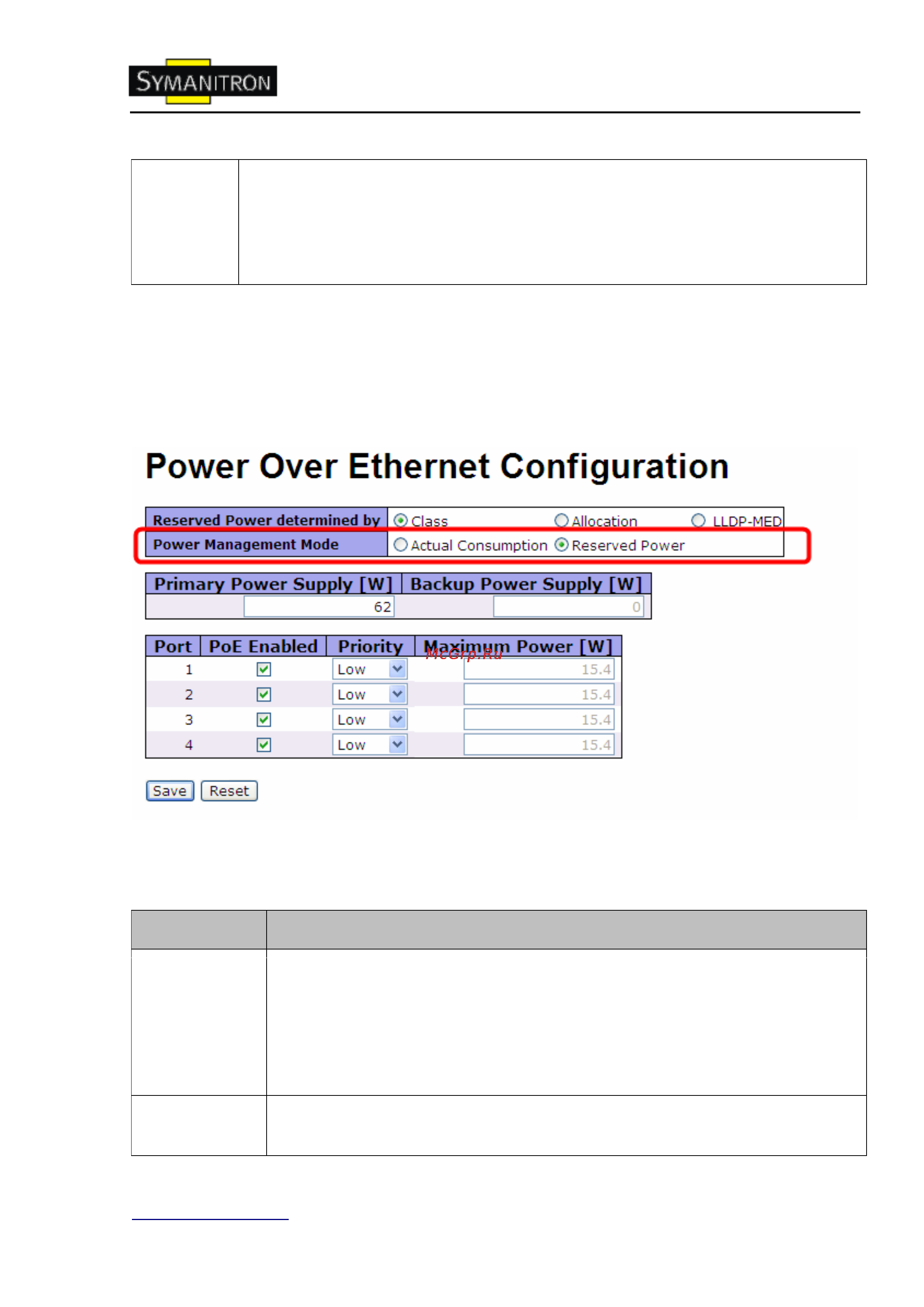

Рис. Настройка PoE – Управление питанием
В таблице описаны основные поля:
Поле
Описание
Actual
Consumption
Если потребление питания на портах превышает количество, которое
может подавать источник питания, или превышает количество
необходимого питания, то порты будут отключены. В соответствии с
приоритетностью, порты будут отключены. Если два порта имеют
одинаковый приоритет, будет отключен тот, у которого наивысший
номер.
Reserved
Power
Если общее требуемое питание превышает количество, которое может
подавать источник питания. Питание не будет подключено, если
