Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 49

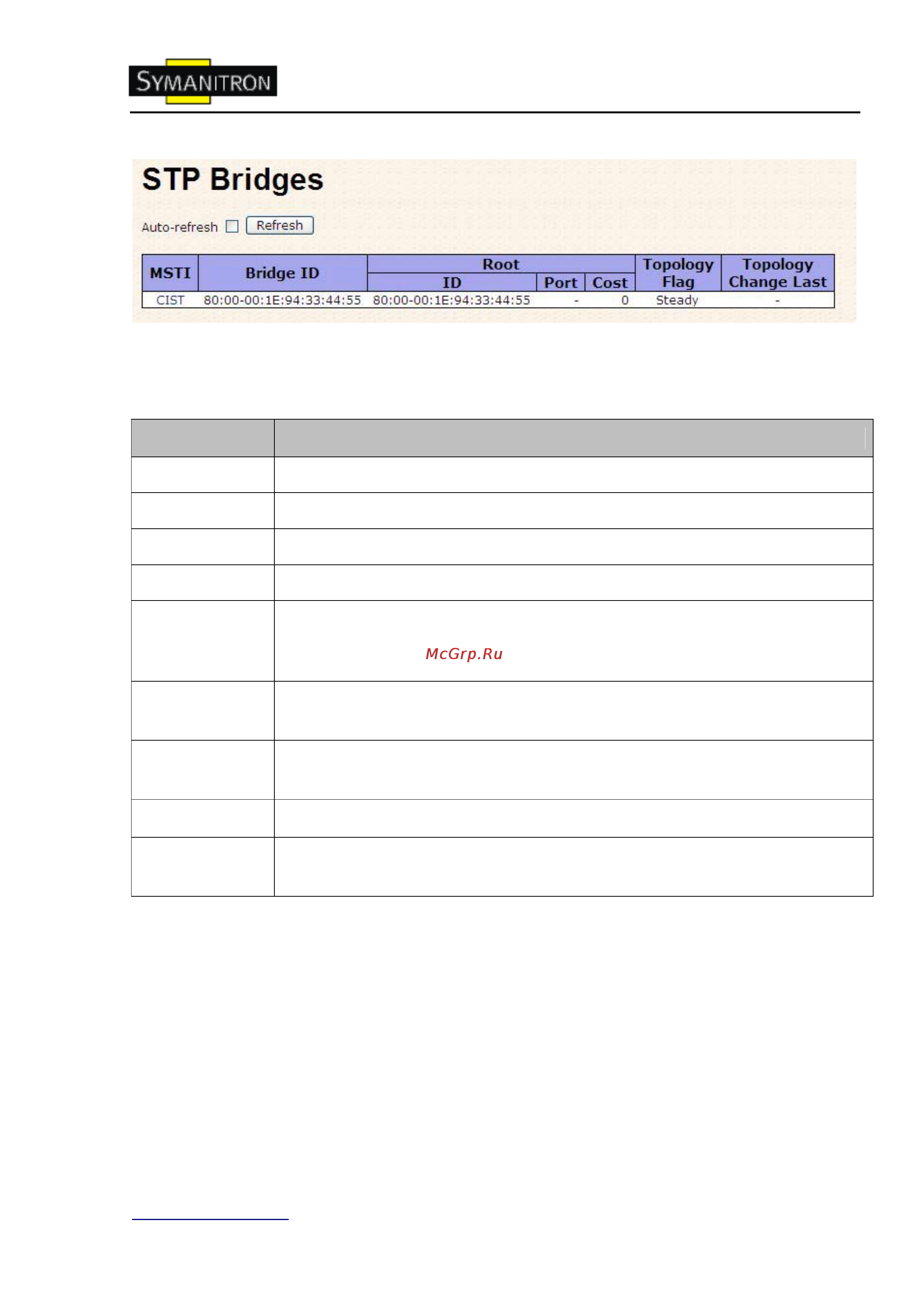

Рис. STP Bridges
В таблице описаны основные поля:
Поле
Описание
MSTI
Сетевой узел. Содержит также ссылку на детальное состояние STP узла
Bridge ID
Bridge ID этого сетевого узла
Root ID
Bridge ID текущего выбранного корневого коммутатора
Root Port
Порт коммутатора, назначенный как корневой
Root Cost
Стоимость корневого пути. Значение для корневого узла – 0. Для других
мостов – сумма стоимостей связей на пути с наименьшей стоимостью к
корневому мосту.
Topology Flag
Текущее состояние флага, оповещающего об изменениях в топологии
для этого устройства.
Topology
Change Last
Время, прошедшее с последнего изменения в топологии.
Refresh
Нажмите, чтобы обновить страницу
Auto-refresh
Поставьте галочку, чтобы включить автоматическое обновление
страницы.
Статус STP порта
STP CIST статус физических портов на выбранном коммутаторе
