Руководство пользователя SWMGP-84SFP-w
74 www.symanitron.ru
В таблице описаны основные поля:
Поле
Описание
Frame
Type
Настройки указанного типа кадров: unicast, multicast или broadcast.
Status
Включить или отключить предотвращение шторма для указанного типа
кадров
Rate
Единица скорости – пакетов в секунду (pps). Настроить скорость как: 1, 2, 4, 8,
16, 32, 64, 128, 256, 512, 1K, 2K, 4K, 8K, 16K, 32K, 64K, 128K, 256K, 512K или
1024K.
1 kpps = 1002.1 pps

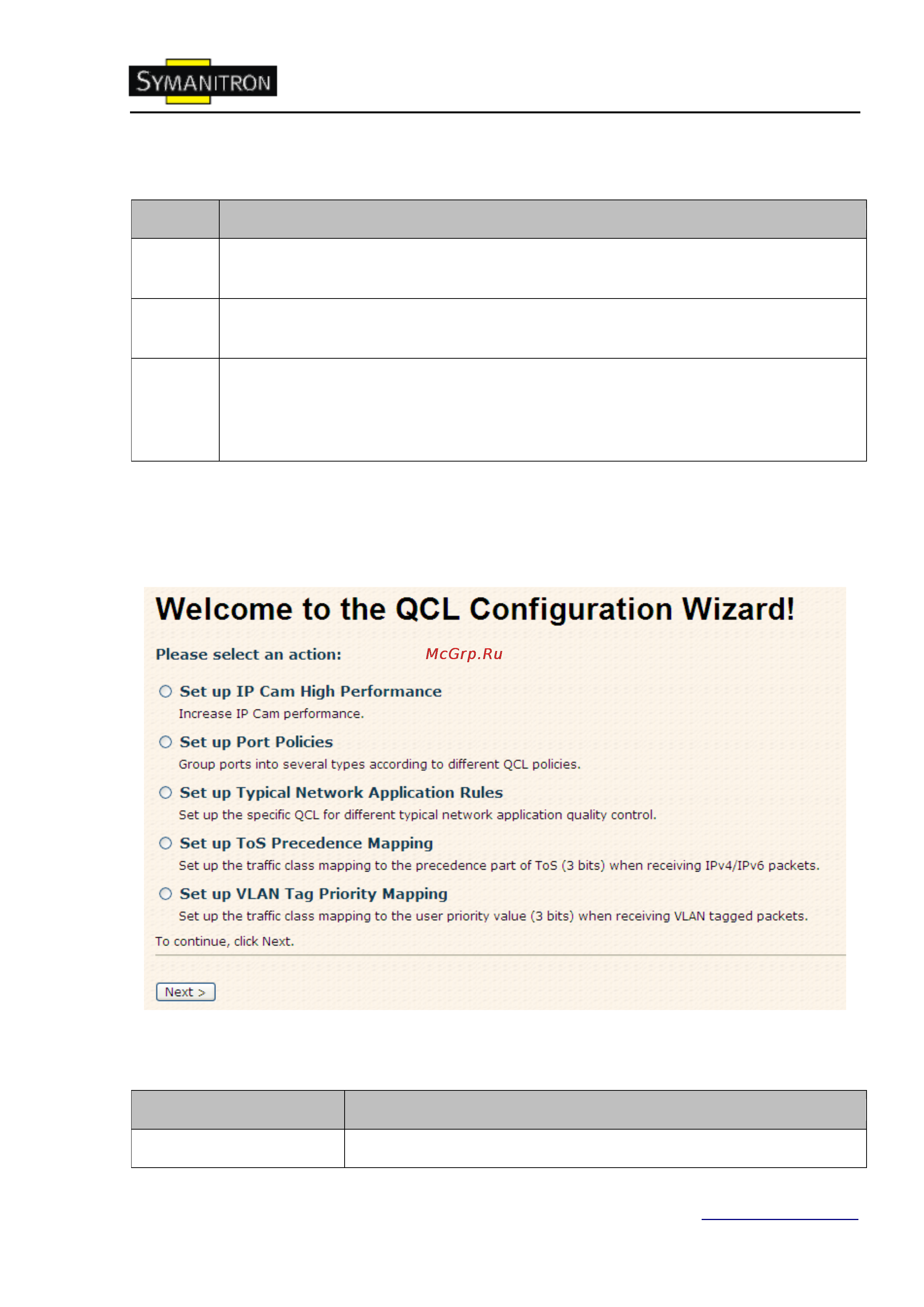

5.1.8.4. Wizard
Wizard позволяет быстро настроить QCL.
Рис. Wizard
В таблице описаны основные поля:
Поле
Описание
Set up Port Policies
Сгруппировать порты по типам согласно QCL политике.
