Руководство пользователя SWMGP-84SFP-w
40 www.symanitron.ru
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта коммутатора
LACP
Transmitted
Показывает, сколько LACP фреймов было отправлено с каждого порта
LACP Received
Показывает, сколько LACP фреймов было получено на каждый порт
Discarded
Показывает, сколько неопознанных или некорректных LACP фреймов
было отброшено на каждом порту
Refresh
Нажмите, чтобы обновить страницу
Auto-refresh
Поставьте галочку, чтобы включить автоматическое обновление
страницы.
Clear
Обнулить все счетчики для всех портов
5.1.4.4. Loop Guard
Loop Guard – это функция обнаружения и предотвращения петель. (Примечание:
Нельзя использовать Loop Guard в Ring-топологии или STP среде).

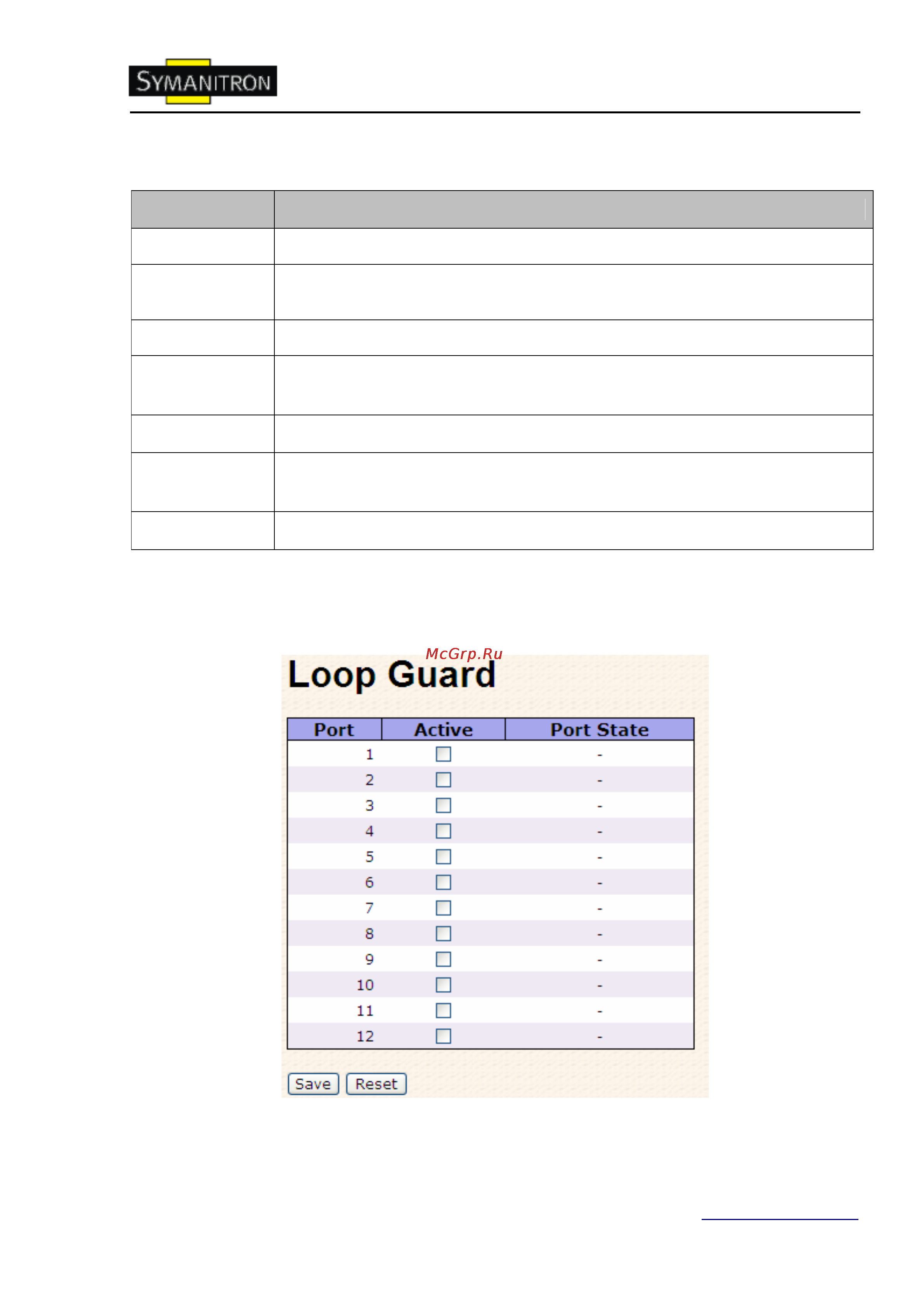

Рис. Loop Guard
