Руководство пользователя SWMGP-84SFP-w
66 www.symanitron.ru

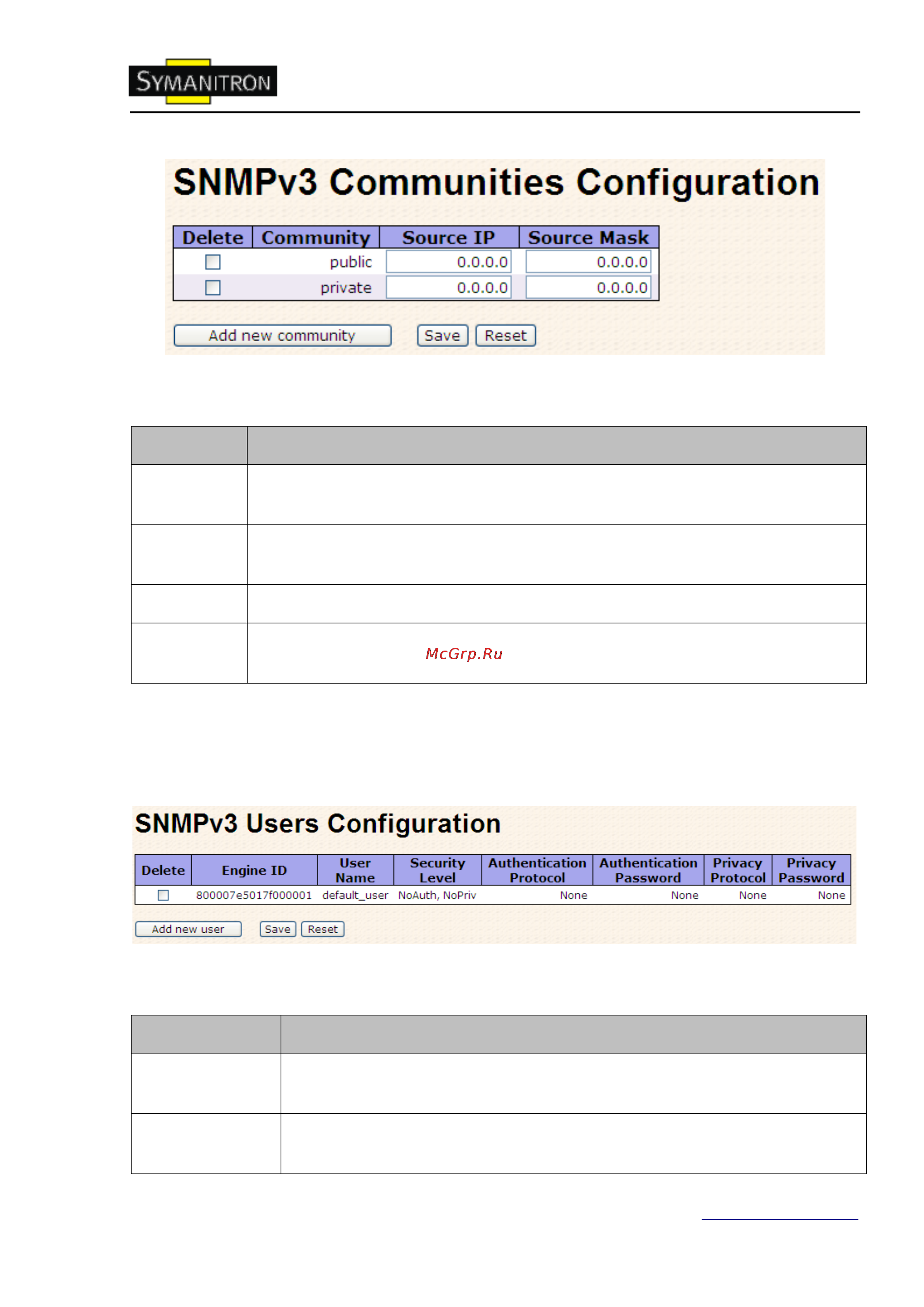

Рис. SNMP - Сообщества
В таблице описаны основные поля:
Поле
Описание
Delete
Чтобы удалить запись, поставьте галочку. Она будет удалена после
следующего сохранения.
Community
Строка сообщества, разрешающая доступ SNMPv3 агенту. Допустимая
длина строки от 1 до 32, разрешены только ASCII символы с 33 до 126.
Source IP
Исходный адрес для доступа к SNMP
Source
Mask
Исходная маска для доступа к SNMP
5.1.7.3. Пользователи SNMP
Настройка таблицы пользователей SNMPv3. Ключевые индексы - ID устройства и имя
пользователя.
Рис. Пользователи SNMP
В таблице описаны основные поля:
Поле
Описание
Delete
Чтобы удалить запись, поставьте галочку. Она будет удалена после
следующего сохранения.
Engine ID
ID устройства SNMP3. В строке должно быть четное количество
шестнадцатеричных цифр (от 10 до 64), однако не допускаются все 0
