Руководство пользователя SWMGP-84SFP-w
94 www.symanitron.ru
питаемые устройства будут запрашивать больше питания, чем доступно.
5.1.13.3. Настройка PoE – Основной и резервный источники питания
У PoE может быть 2 источника питания. Один используется как основной источник
питания, и один как резервный. В случае если произойдет сбой основного источника
питания, резервный продолжит работу. Если нельзя определить количество питания,
которое питаемое устройство может использовать, можно определить его, указав
мощность питания, которое основной и резервный источники питания могут передавать.

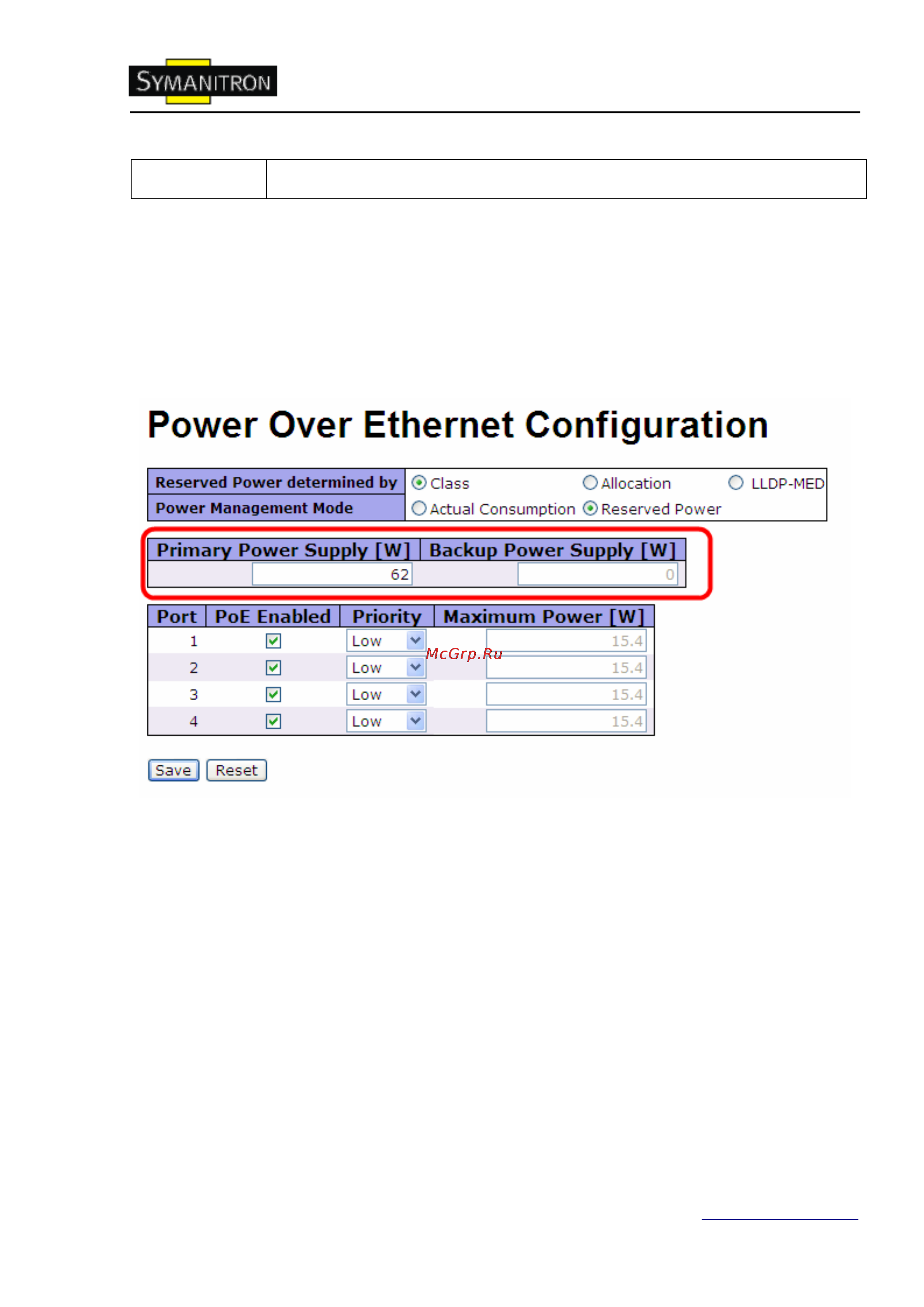

Рис. Настройка PoE – Основной и резервный источники питания
5.1.13.4 Настройка PoE – Настройка портов.
Настройки PoE на каждом порту
