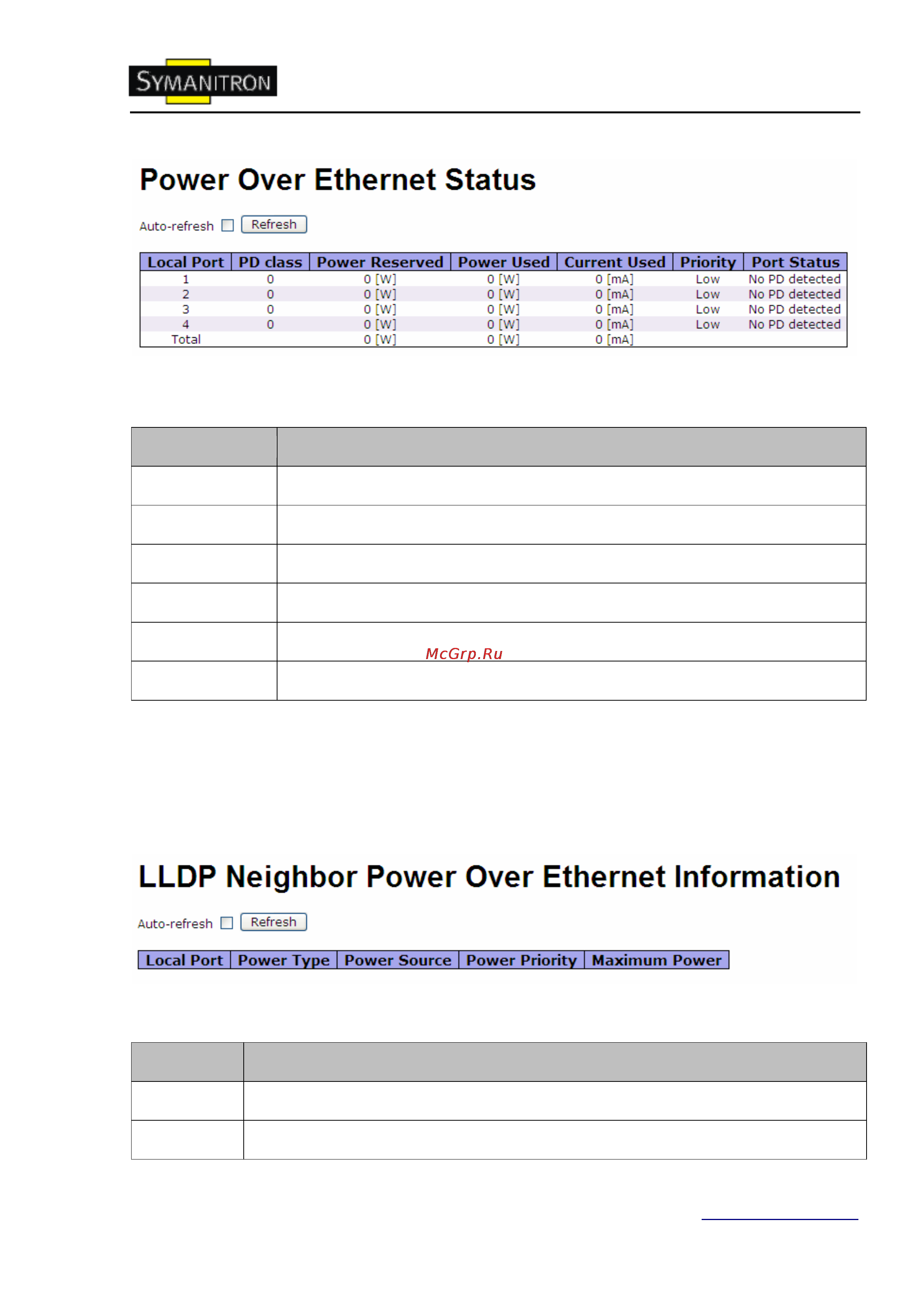

Руководство пользователя SWMGP-84SFP-w
96 www.symanitron.ru
Рис. Состояние PoE
В таблице описаны основные поля:
Поле
Описание
Local Port
Номер порта
Power Reserved
Питания, требуемое клиентскому устройству.
Power Used
Питание, которое использует клиентское устройство на данный момент
Current Used
Ток, который использует клиентское устройство на данный момент
Priority
Приоритет порта, указанный пользователем
Port Status
Статус порта
5.1.13.6 LLDP PoE соседи
Просмотр состояния всех LLDP PoE соседей. Таблица содержит информацию о
состоянии всех LLDP PoE соседей. В строках таблицы указано на каких портах были
обнаружены LLDP PoE соседей. В столбцах приведена следующая информация:
Рис. LLDP PoE соседи
В таблице описаны основные поля:
Поле
Описание
Local Port
Порт коммутатора, на который был получены LLDP данные
Power
Определяет устройство как PSE (источник PoE питания) или PD (клиент).
