Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 97
Type
Неизвестный тип определяется как “Reserved”.
Power
Source
Источник питания, используемый PSE или PD устройствами.
Если тип устройства – PSE, оно может работать либо с помощью
основного, либо резервного источника питания. Если источник питания не
определен, значение - Unknown.
Если тип устройства – PD, оно может работать либо с помощью локального
источника питания, либо использовать PSE как источник. Оно также может
использовать оба источника. Если источник питания не определен,
значение - Unknown.
Power Used
Используемое питание показывает, сколько тока потребляет устройство
через PoE порт
Power
Priority
Приоритет питания PoE устройства (как PD, так и PSE). Существует 3
уровня приоритетности: критический, высокий и низкий.
Если приоритет не определѐн, значение поля - “Unknown”
Maximum
Power
Числовое значение, определяющее максимальное количество питания в
ваттах, которое требуется PD от PSE устройства, или минимальное
количество питания, которое PSE устройство может подавать через кабель
максимальной длины в соответствии с его настройками.
Максимально допустимое значение – 102.3 Ватта. Значение больше 102.3
Ватт отображается как “Reserved”.
Refresh
Нажмите, чтобы обновить страницу
Auto-
refresh
Поставьте галочку, чтобы включить автоматическое обновление страницы.

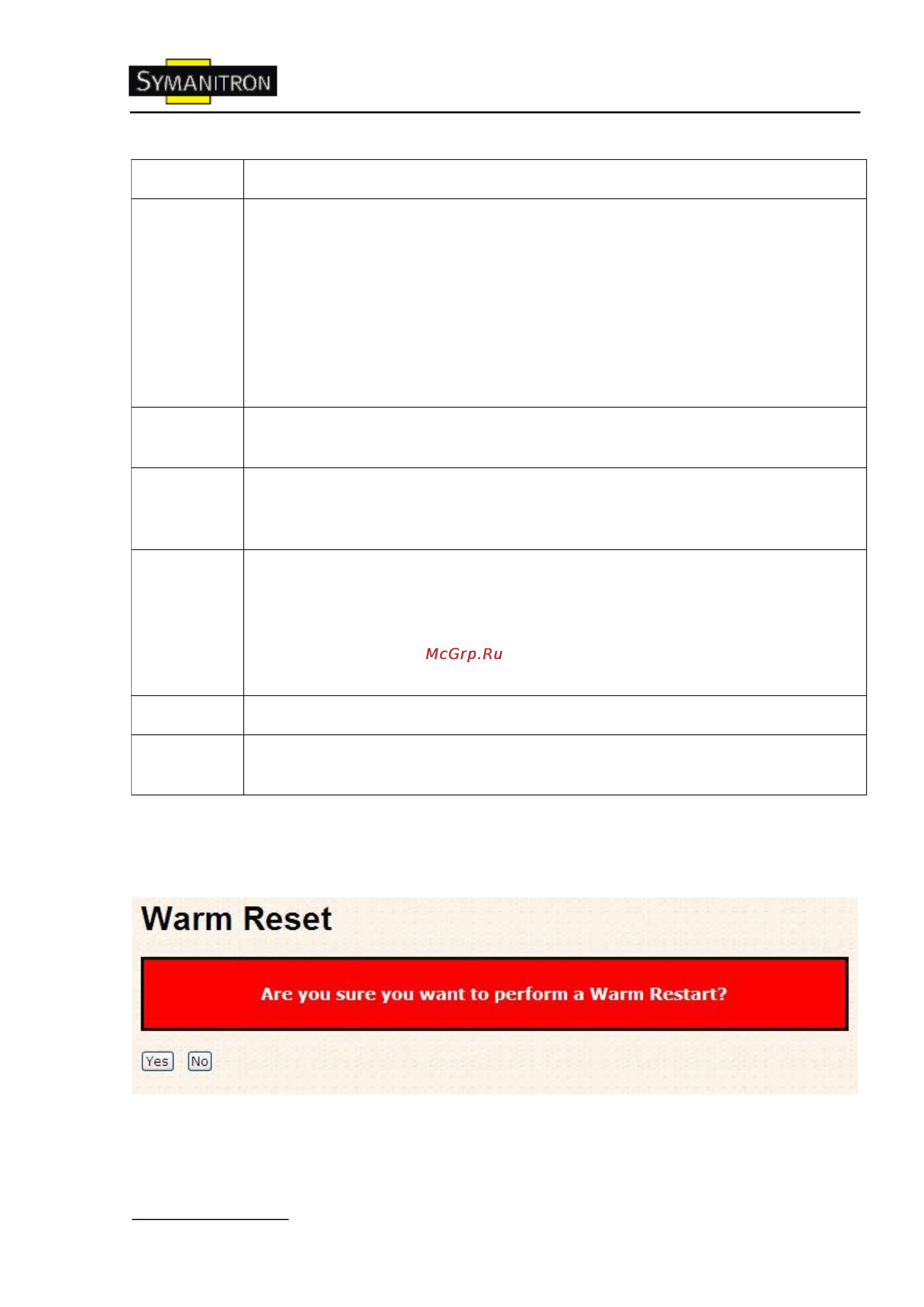

Перезагрузка системы
Перезагрузка системы. После восстановления устройство загрузится в обычном
режиме.
Рис. Перезагрузка системы
