Руководство пользователя SWMGP-84SFP-w
92 www.symanitron.ru
Настройка ICMP пакетов:
Поле
Описание
IP
Address
IP адрес назначения
Ping Size
Размер полезной нагрузки ICMP пакета. Допустимые значения – от 8 до 1400
байтов.
5.1.13. Питание через Ethernet (PoE)
5.1.13.1. Конфигурация PoE – Резервирование питания
3 способа распределения мощностей питания по портам

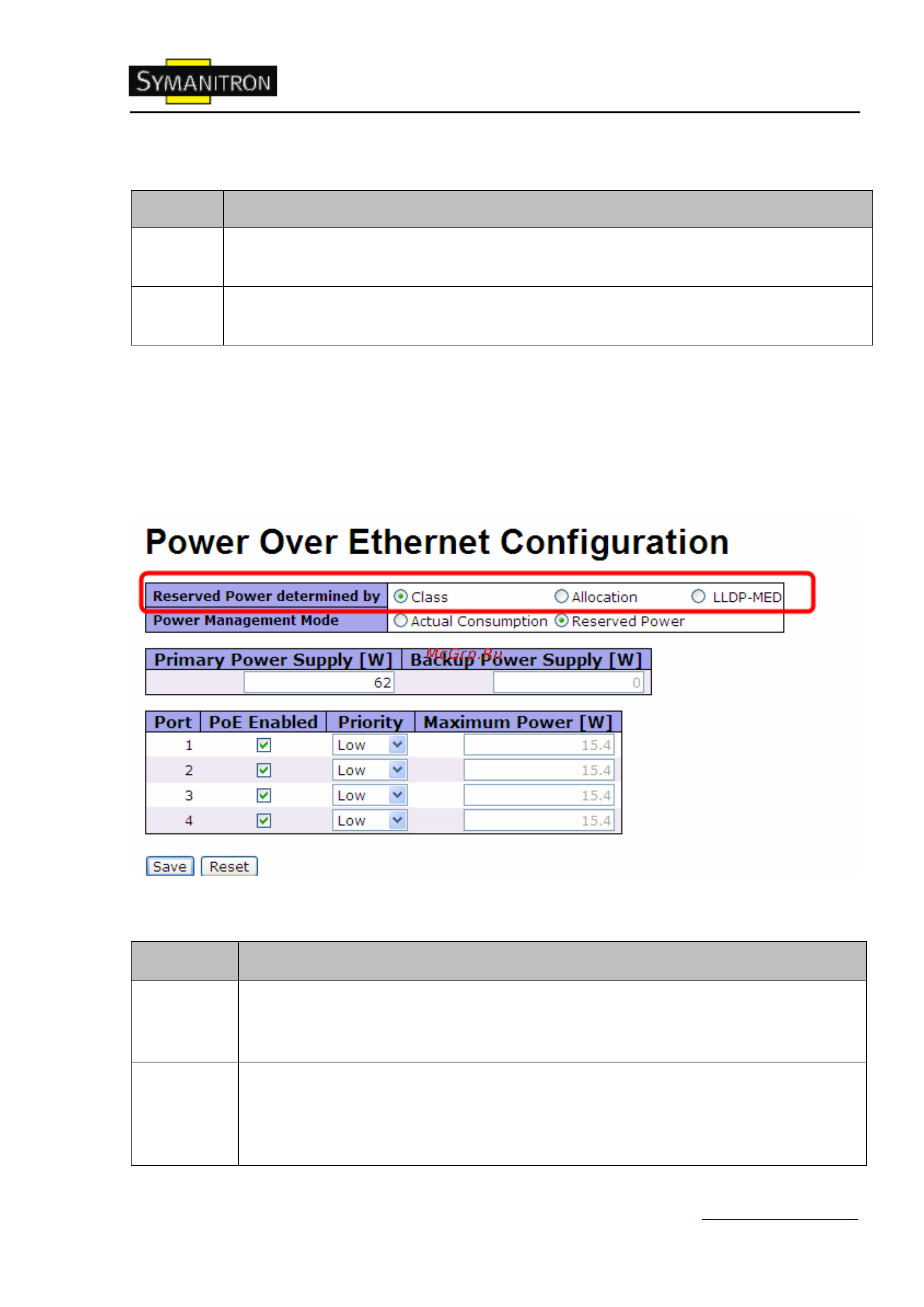

Рис. Конфигурация PoE
В таблице описаны основные поля:
Поле
Описание
Allocated
mode
Пользователи сами определяют количество питания, которое порт может
использовать. Потребляемое питание для каждого порта отображено в
столбце Maximum Power.
Class mode
Каждый порт автоматически определяет, сколько питания потреблять в
соответствии с классом подключенного устройства. Существует 3 класса
потребителей: 4, 7 и 15,4 Ватт (В этом режиме в столбце Maximum Power не
имеют значения).
