Symanitron SWMGP-84SFP [8/113] Руководство пользователя swmgp 84sfp w
![Symanitron SWMGP-84SFP [8/113] Руководство пользователя swmgp 84sfp w](/views2/1069108/page8/bg8.png)
Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 7

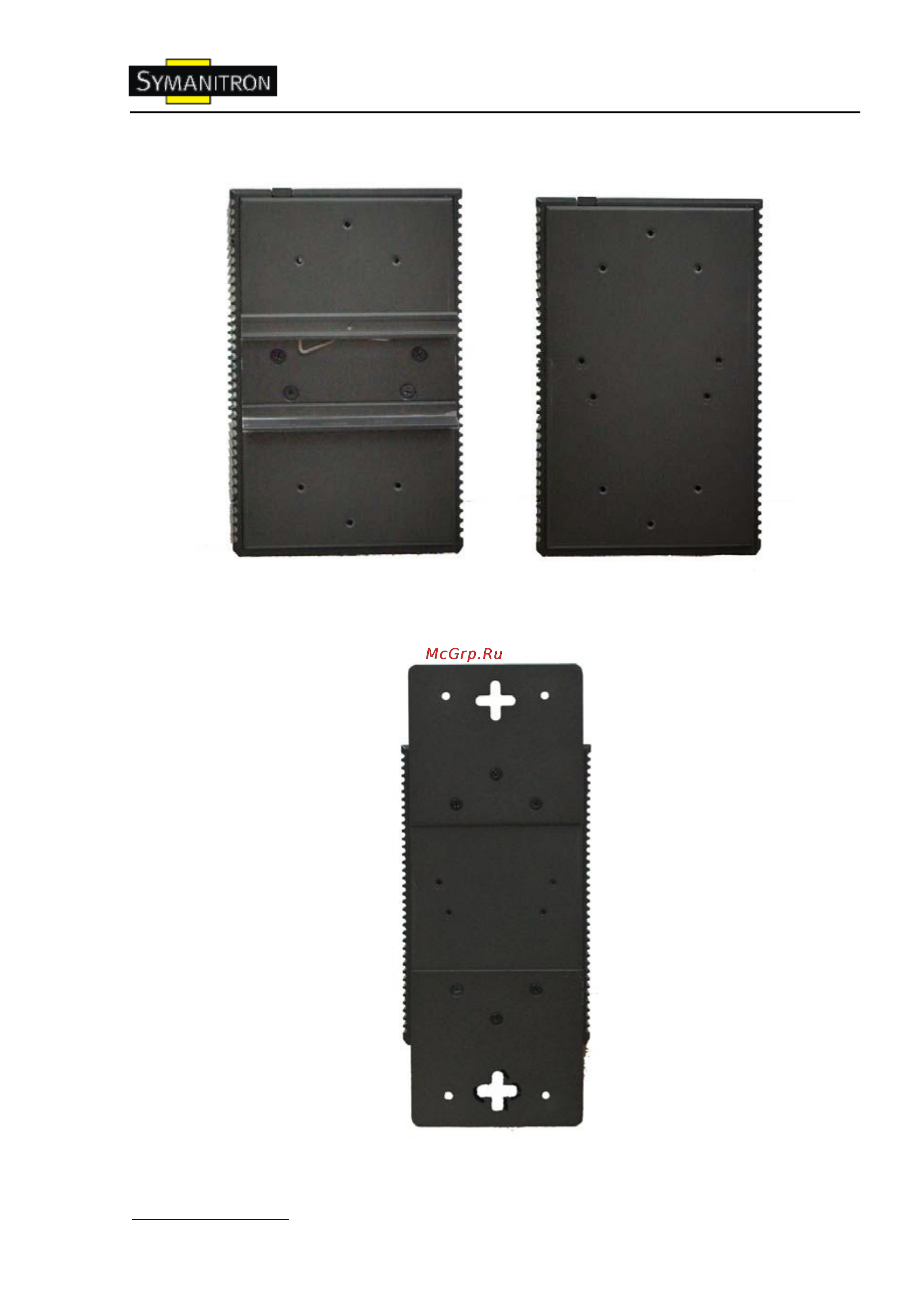

Шаг 2: Прикрепите к панели настенного крепления, используя 6 шурупов из
упаковки. Так же, как показано на рисунке:
