Статистика LLDP
Обзор всего LLDP трафика.
Показаны два типа счетчиков. Глобальные счетчики ссылаются на всю группу
коммутаторов, тогда как локальные счетчики ссылаются на данный коммутатор.

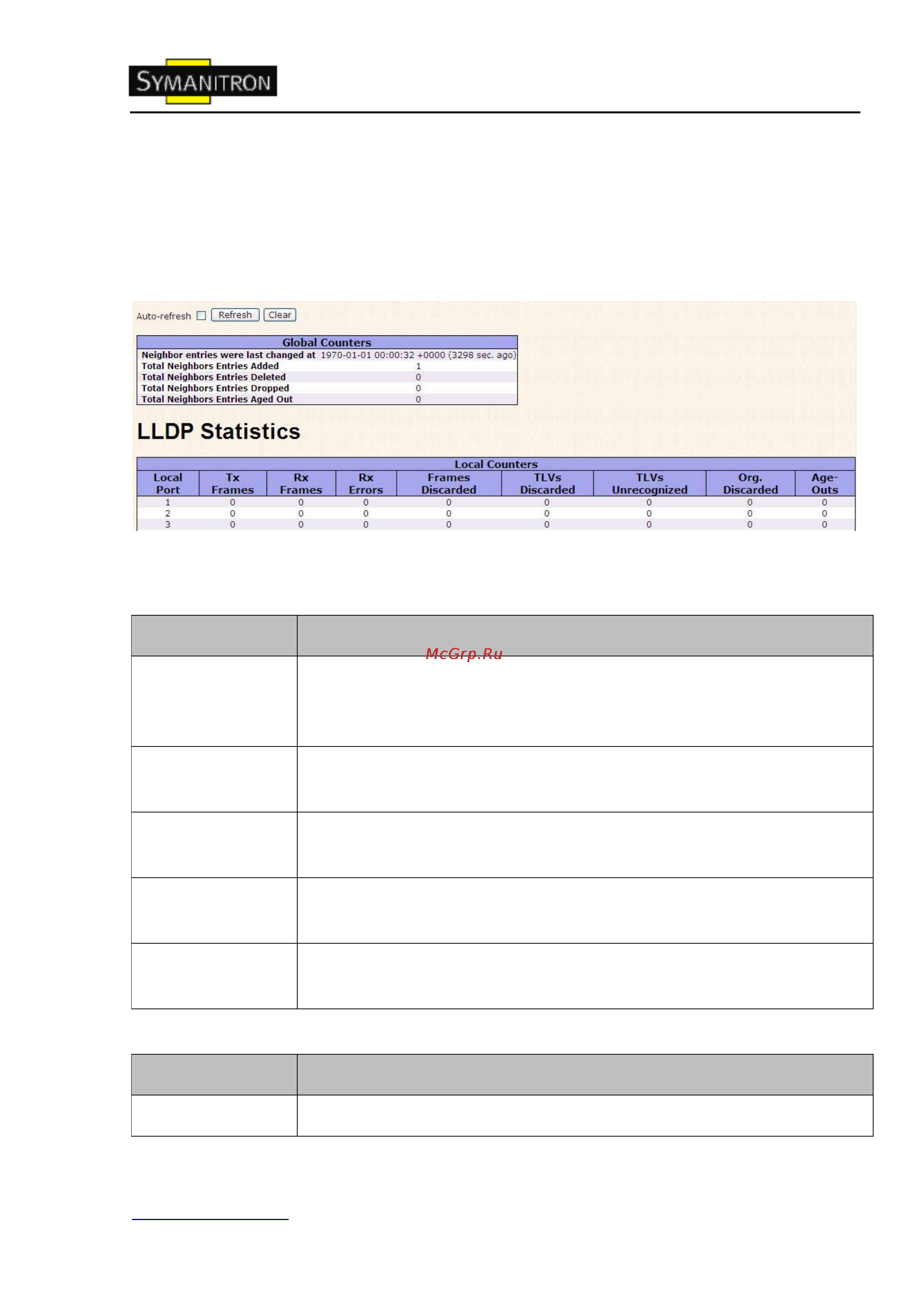

Рис. Статистика LLDP
Global counters
Поле
Описание
Neighbor entries
were last changed
at
Показывает время, когда последний раз была удалена или добавлена
запись, а также прошедшее с последних изменений время.
Total Neighbors
Entries Added
Показывает количество новых записей, добавленных после
перезагрузки коммутатора
Total Neighbors
Entries Deleted
Показывает количество новых записей, удаленных после
перезагрузки коммутатора
Total Neighbors
Entries Dropped
Показывает количество LLDP фреймов, отброшенных из-за
переполнения таблицы.
Total Neighbors
Entries Aged Out
Показывает количество записей, удаленных по истечении срока Time-
to-Live.
Local counters
Поле
Описание
Local Port
Порт, с которого отправлены или получены LLDP фреймы
