Руководство пользователя SWMGP-84SFP-w
26 www.symanitron.ru

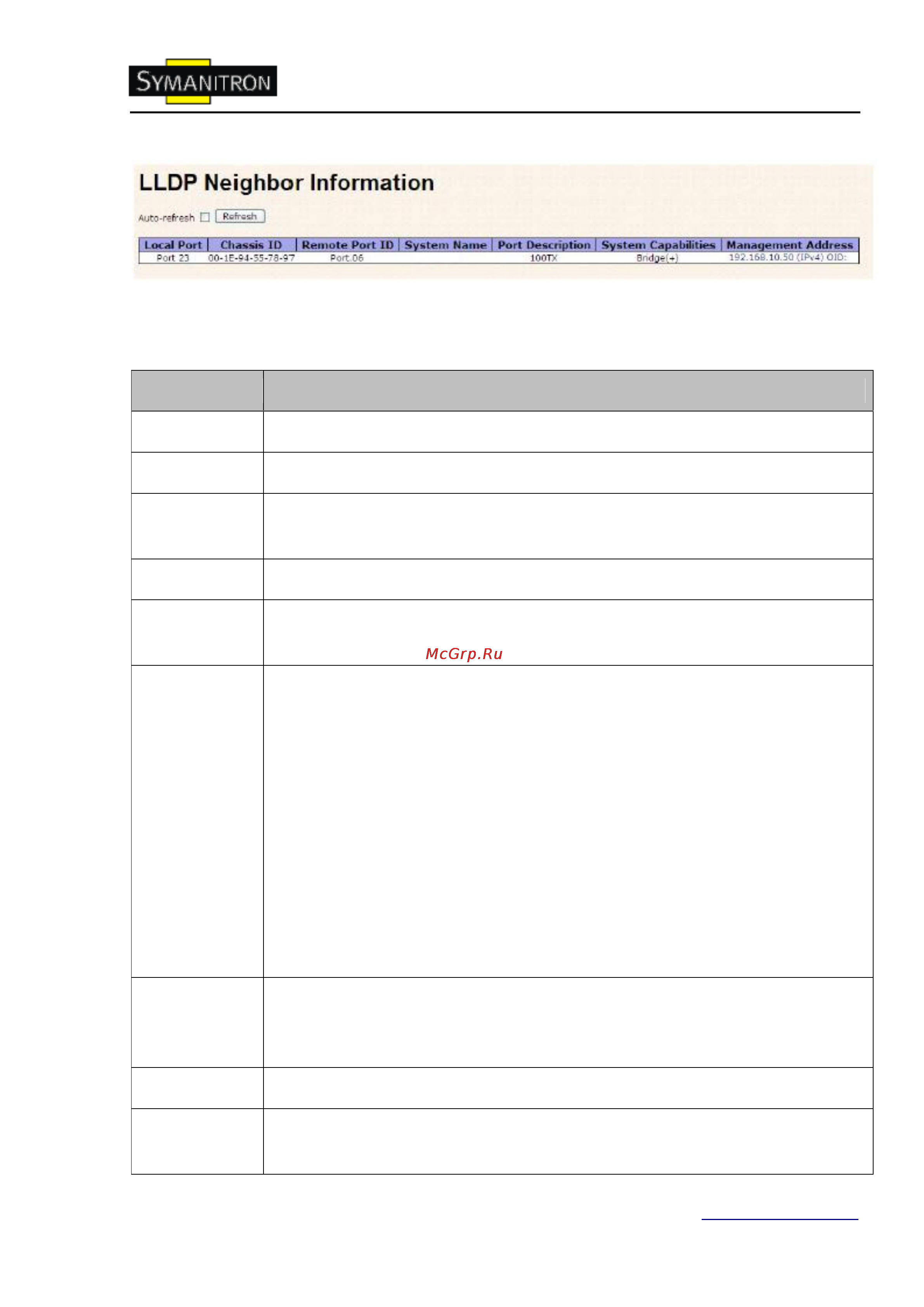

Рис. LLDP информация о соседних устройствах
В таблице описаны основные поля:
Поле
Описание
Local Port
Порт, через который получен LLDP фрейм
Chassis ID
Chassis ID для идентификации LLDP фреймов соседних устройств
Remote Port
ID
Remote Port ID для идентификации портов соседних устройств
System Name
System name – имя соседнего устройства
Port
Description
Port Description – описание порта соседнего устройства
System
capabilities
System capabilities описывают возможности соседних устройств:
1. Другие
2. Повторитель
3.Мост
4. Точка доступа WLAN
5. Роутер
6. Телефон
7. Кабельное устройство DOCSIS
8. Станция
9. Зарезервировано
При наличии функции, она сопровождается знаком (+). При отсутствии
функции, она сопровождается знаком (-).
Management
Address
Адрес соседнего устройства, которое используется для протоколов
верхних уровней в целях сетевого обнаружения. Например, это поле
может содержать IP адрес.
Refresh
Нажмите, чтобы обновить страницу
Auto-refresh
Поставьте галочку, чтобы включить автоматическое обновление
страницы.
