Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 71

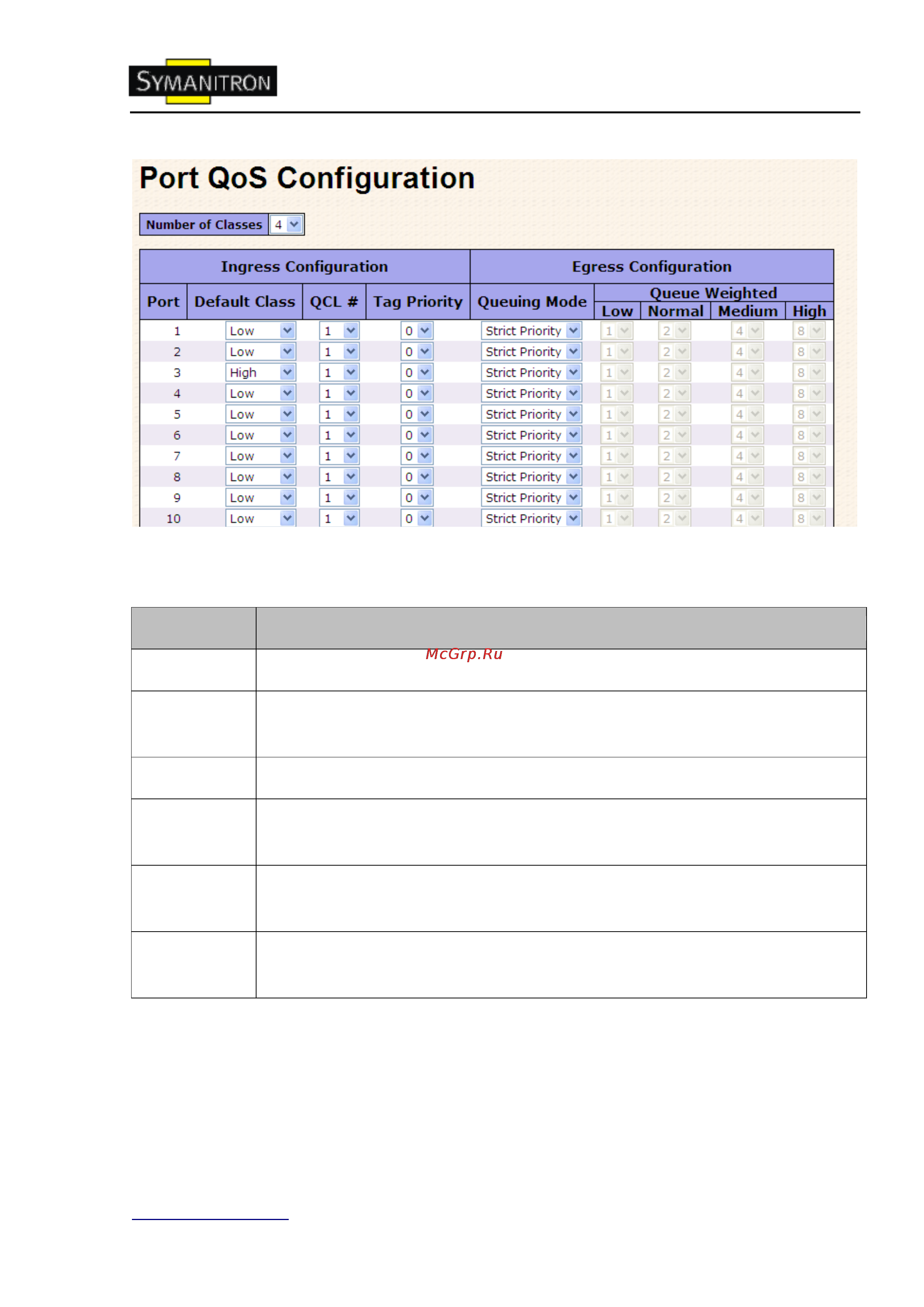

Рис. Настройка QoS портов
В таблице описаны основные поля:
Поле
Описание
Port
Для каждого порта приватной VLAN есть поле.
Default Class
Настройка QoS класса по умолчанию для порта, т.е. QoS класса для
фреймов, не подходящих ни к одному QCE в QCL.
QCL#
Выберите QCL, который будет использоваться для указанного порта
Tag Priority
Выберите приоритет тега по умолчанию для указанного порта при
добавлении тега к нетегированным фреймам.
Queuing
Mode
Выберите режим очереди для указанного порта
Queue
Weighted
Настройка взвешенной очереди (Низкая, Нормальная, Средняя, Высокая)
при значении Queuing Mode – Weighted.
5.1.8.2. Список управления QoS
Список QCE для определенного QCL
Кадры можно классифицировать на 4 QoS приоритета: низкий, нормальный, средний
и высокий.
