Руководство пользователя SWMGP-84SFP-w
72 www.symanitron.ru
Управлять классификацией можно с помощью QoS на каждом порту.
QCL состоит из упорядоченного списка, содержащего до 12 QCE.
Каждый QCE можно использовать для классификации фреймов на определенные QoS
классы.
Эта классификация может быть основана на таких параметрах, как VLAN ID,
UDP/TCP порт, IPv4/IPv6 DSCP или Tag Priority.
Фреймы, не подходящие ни к одному QCE, имеют QoS класс, назначенный по
умолчанию для порта.

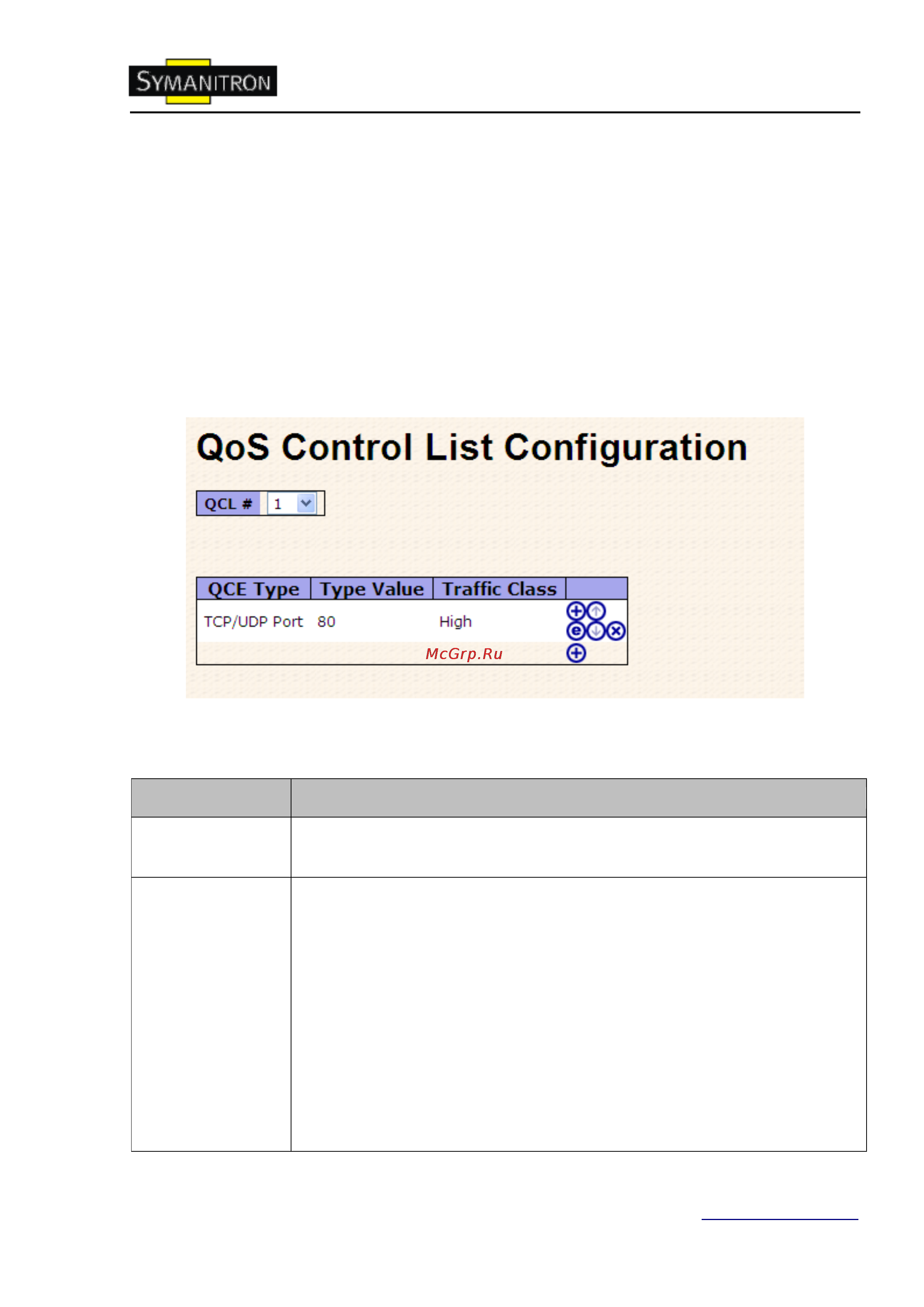

Рис. Список QCE для определенного QCL
В таблице описаны основные поля:
Поле
Описание
QCL#
Выберите QCL, чтобы показать таблицу со всеми QCE для
указанного QCL.
QCE Type
Определяет поле фрейма, которое QCE рассматривает для
определения QoS класса фрейма.
Типы QCE:
Ethernet: поле типа Ethernet. Если фрейм тегированный, Ethernet Type
следует за заголовком тега.
VLAN ID: Применяется только если фрейм имеет VLAN тег.
TCP/UDP Port: IPv4 TCP/UDP порт отправителя или получателя.
DSCP: IPv4 и IPv6 DSCP
ToS: Приоритет размерностью 3 бит в ToS байте заголовка IPv4/IPv6
(поле DS)
Tag Priority: Приоритет пользователя. Применяется только если
фрейм имеет тег VLAN или приоритета.
