Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 19

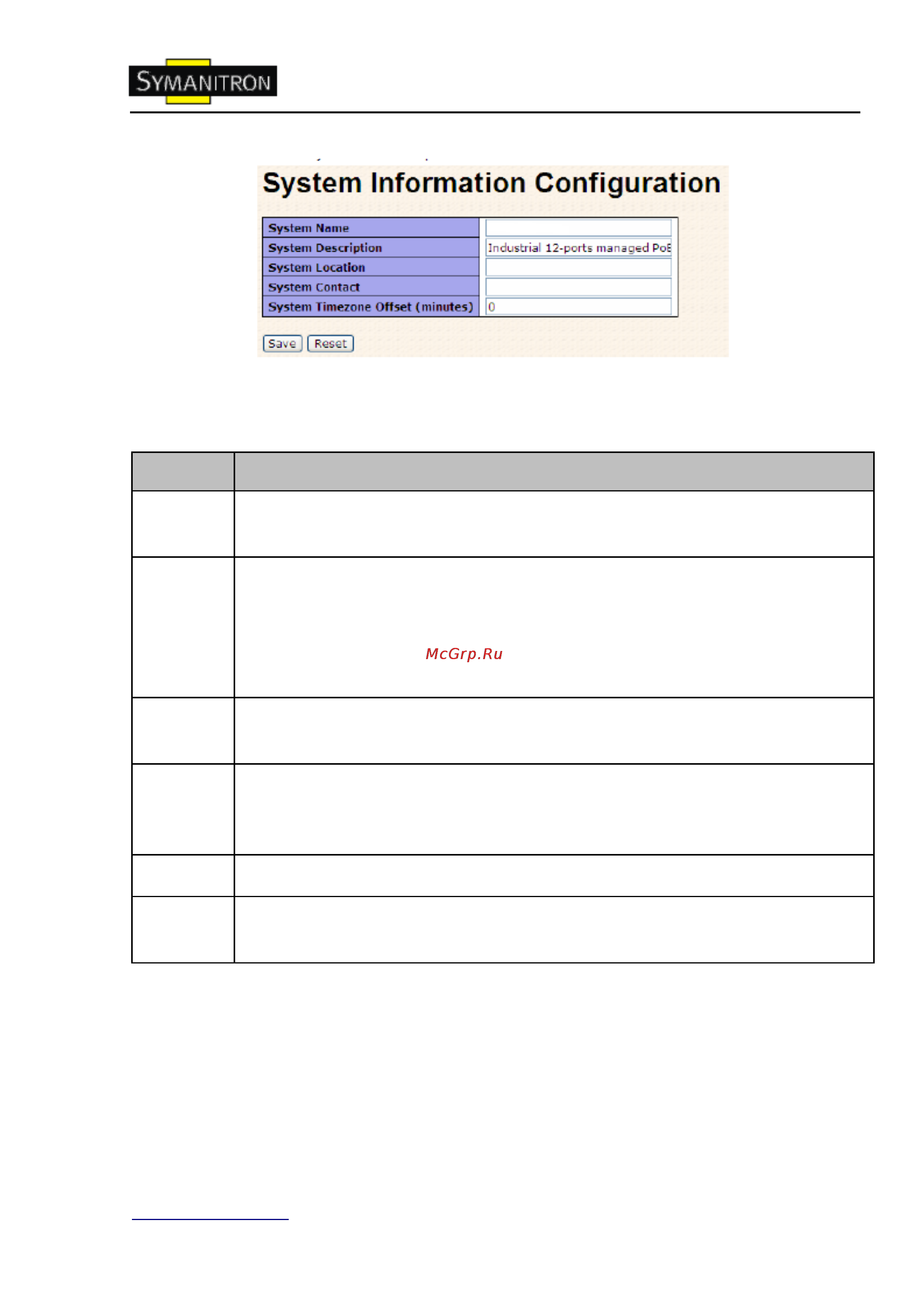

Рис. Информация о системе
Таблица описывает основные поля:
Поле
Описание
System
Contact
Контактная информация лица, ответственного за устройство. Длина строки –
от 0 до 255, возможные символы - только ASCII, с 32 до 126 символы.
System
Name
Имя, назначенное устройству. Условно оно является полным именем узла.
Доменное имя - это текстовая строка из букв алфавита (A-Z, a-z), цифр (0-9),
знака минус (-). Пробелы в имени запрещены. Первым символом должен
быть буквенный символ, минус не может быть первым или последним
символом. Длина строки – от 0 до 255.
System
Location
Физическое местоположение узла (например, телефонный щит, 3 этаж).
Длина строки – от 0 до 255, разрешены только ASCII символы с 33 до 126.
Timezone
Offset
Установите разницу, на которую смещаются стрелки часов, в соответствии с
UTC/GMT. Разница устанавливается в минутах по восточному времени.
Допустимый интервал: от -720 до 720 минут.
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
5.1.2.2. Пароль администратора
На этой странице вы можете установить системный пароль для доступа к веб-
страницам или CLI.
