Руководство пользователя SWMGP-84SFP-w
46 www.symanitron.ru
CIST порты
На этой странице пользователь может просматривать и изменять текущие настройки
STP CIST портов, а также настраивать физические и агрегированные порты. Настройки
агрегации распространяются глобально.

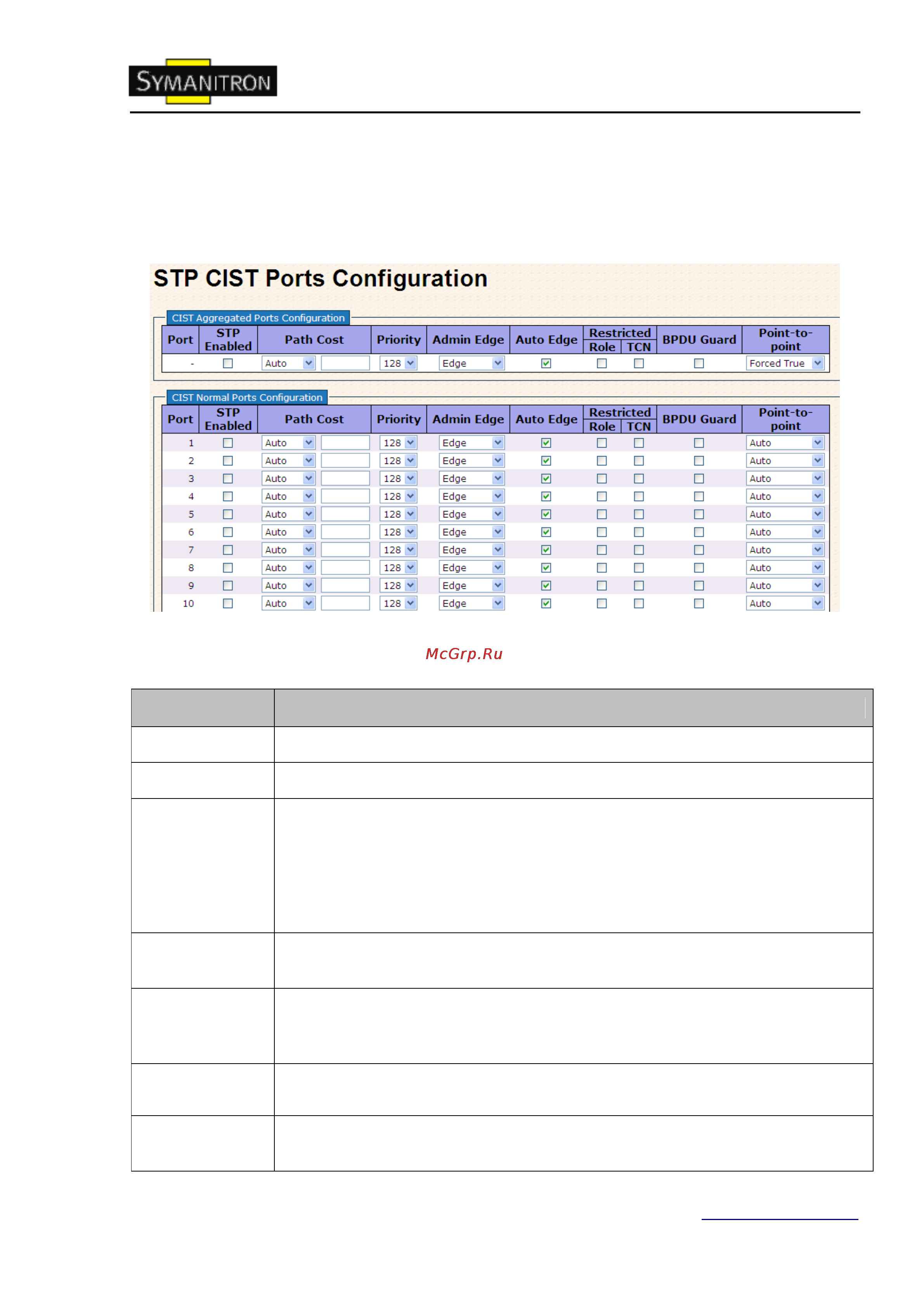

Рис. CIST порты
В таблице описаны основные поля:
Поле
Описание
Port
Номер логического STP порта
STP Enabled
Активен ли STP на этом порту коммутатора
Path Cost
Стоимость пути на порту. Настройка Auto определяет стоимость пути в
соответствии со скоростью физического соединения, используя значения,
рекомендуемые 802.1D. Пользователь также может ввести собственные
значения. Стоимость пути используется при установлении активной топологии
сети. Порты с низшей стоимостью пути указывается как передающие порты.
Допустимые значения – от 1 до 200000000.
Priority
Приоритетность портов. Используется для приоритезации портов, имеющих
идентичную стоимость пути. (Смотрите выше)
OperEdge (state
flag)
Настройка показывает, что порт подключен напрямую к edge устройствам. (не
к сетевому оборудованию). Переход в состояние forwarding для edge ports
осуществляется быстрее (при значении openEdge = true), чем для остальных.
AdminEdge
Определяет будет ли openEdge установлен сразу или нет. (Первоначальное состояние
openEdge во время инициализации порта)
AutoEdge
Автоматическое определение, является ли порт конечным или нет. Определяет
конечное устройство по наличию или отсутствию приходящих BPDU.
