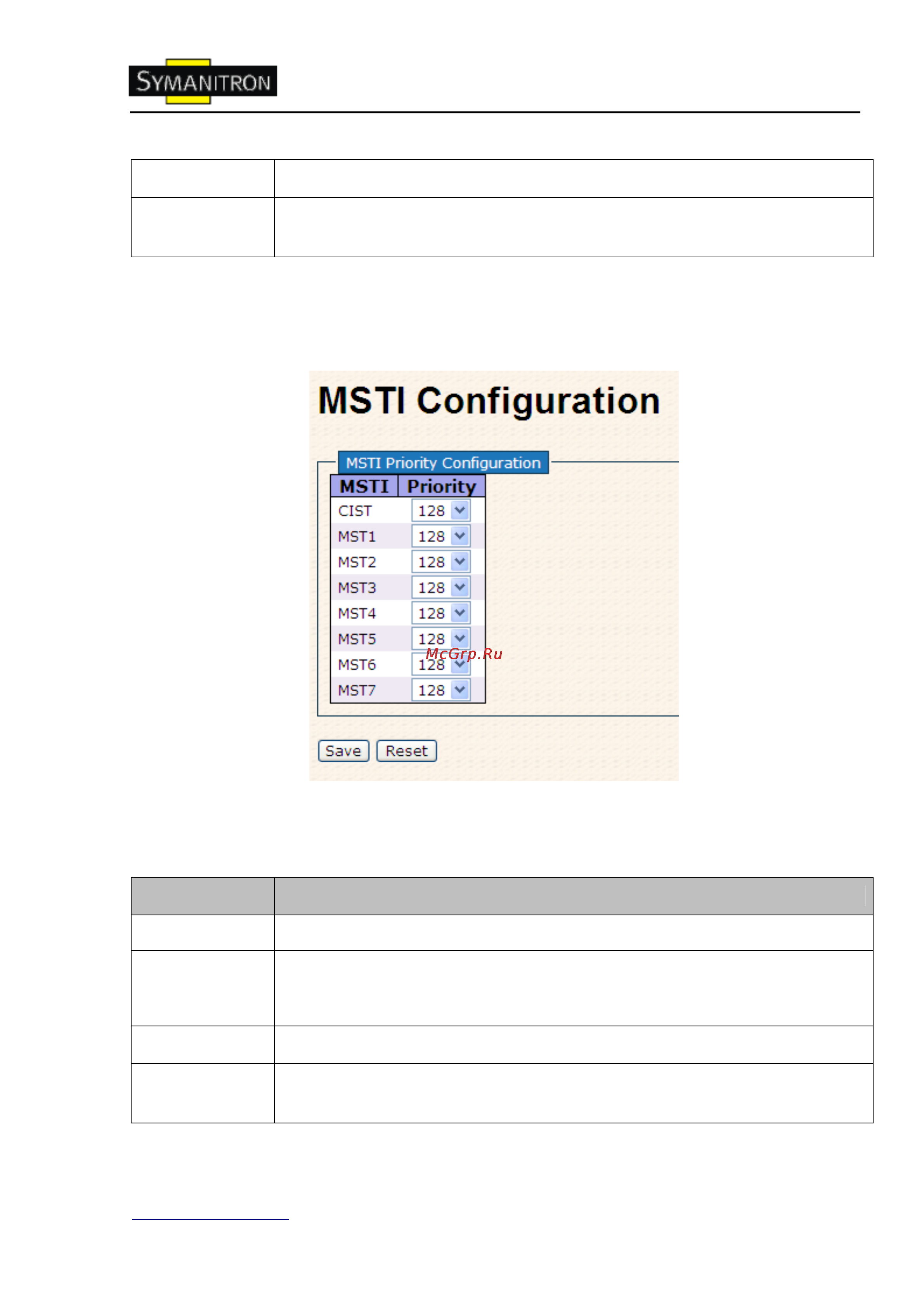

Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 45
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
Приоритеты MSTI
На этой странице пользователь может просматривать и изменять текущие приоритеты
STP MSTI
Рис. Приоритеты MSTI
В таблице описаны основные поля:
Поле
Описание
MSTI
Instance по умолчанию – CIST, которая всегда активна.
Priority
Приоритетность узлов. Чем ниже значение, тем выше приоритет.
Приоритетность узлов и номер MSTI, сложенный с 6-байтовым MAC адресом
коммутатора, составляют вместе идентификатор моста.
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
