Руководство пользователя SWMGP-84SFP-w
90 www.symanitron.ru
записи
>>|
Обновление записей в журнале событий, заканчивая ID последней
доступной записи

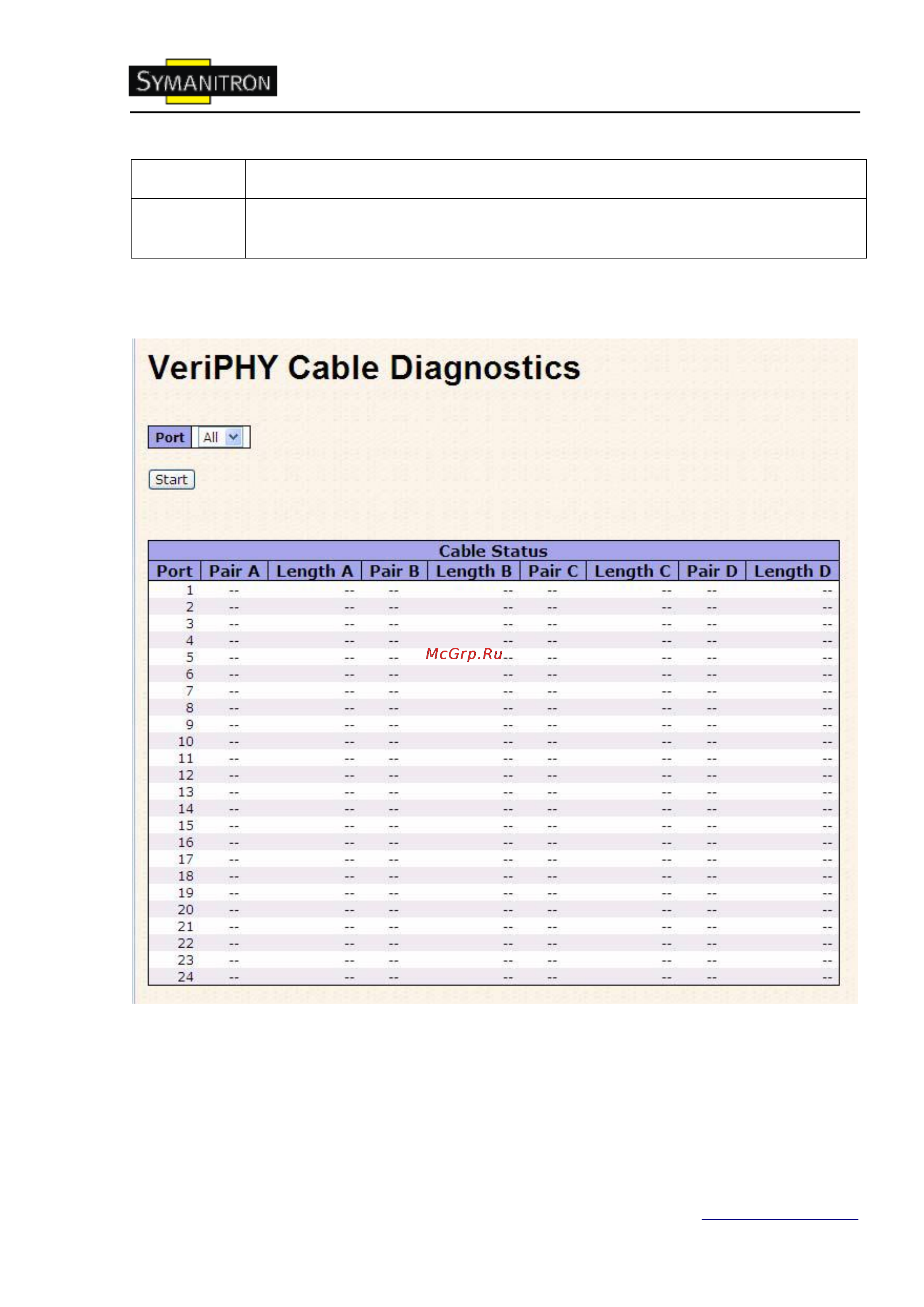

5.1.12.5. Диагностика кабеля
Рис. Диагностика кабеля
Нажмите Start, чтобы запустить диагностику. Это займет примерно 5 секунд. Если
выбраны все порты, это может занять приблизительно 15 секунд. После завершения,
страница автоматически обновится и вы сможете просмотреть результаты диагностики
кабеля в таблице состояния кабеля. Имейте ввиду, что VeriPHY подходит только для
