Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 89

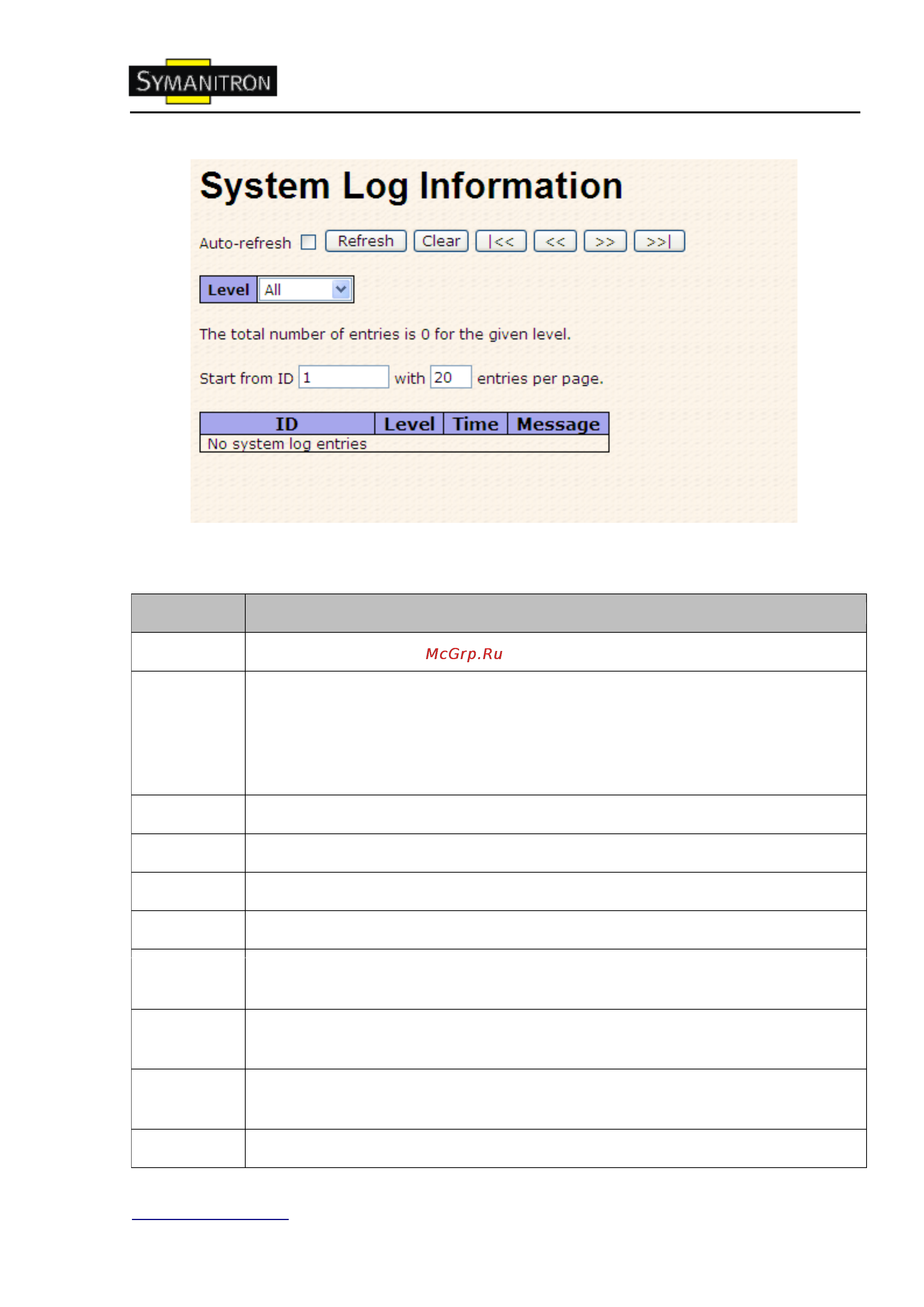

Рис. Журнал событий
В таблице описаны основные поля:
Поле
Описание
ID
Идентификатор (≥1) записи в журнале событий
Level
Уровень события. Типы уровней:
Info: Информационный уровень
Warning: Уровень оповещения
Error: Уровень ошибки
All: Все уровни
Time
Время записи в журнале событий
Message
MAC адрес коммутатора
Refresh
Обновление записей в журнале событий, начиная с ID текущей записи
Clear
Очистить все записи в журнале событий
Auto-
refresh
Поставьте галочку, чтобы включить автоматическое обновление страницы.
|<<
Обновление записей в журнале событий, начиная с ID первой доступной
записи
<<
Обновление записей в журнале событий, заканчивая последней показанной
записью
>>
Обновление записей в журнале событий, начиная с последней показанной
