Руководство пользователя SWMGP-84SFP-w
20 www.symanitron.ru

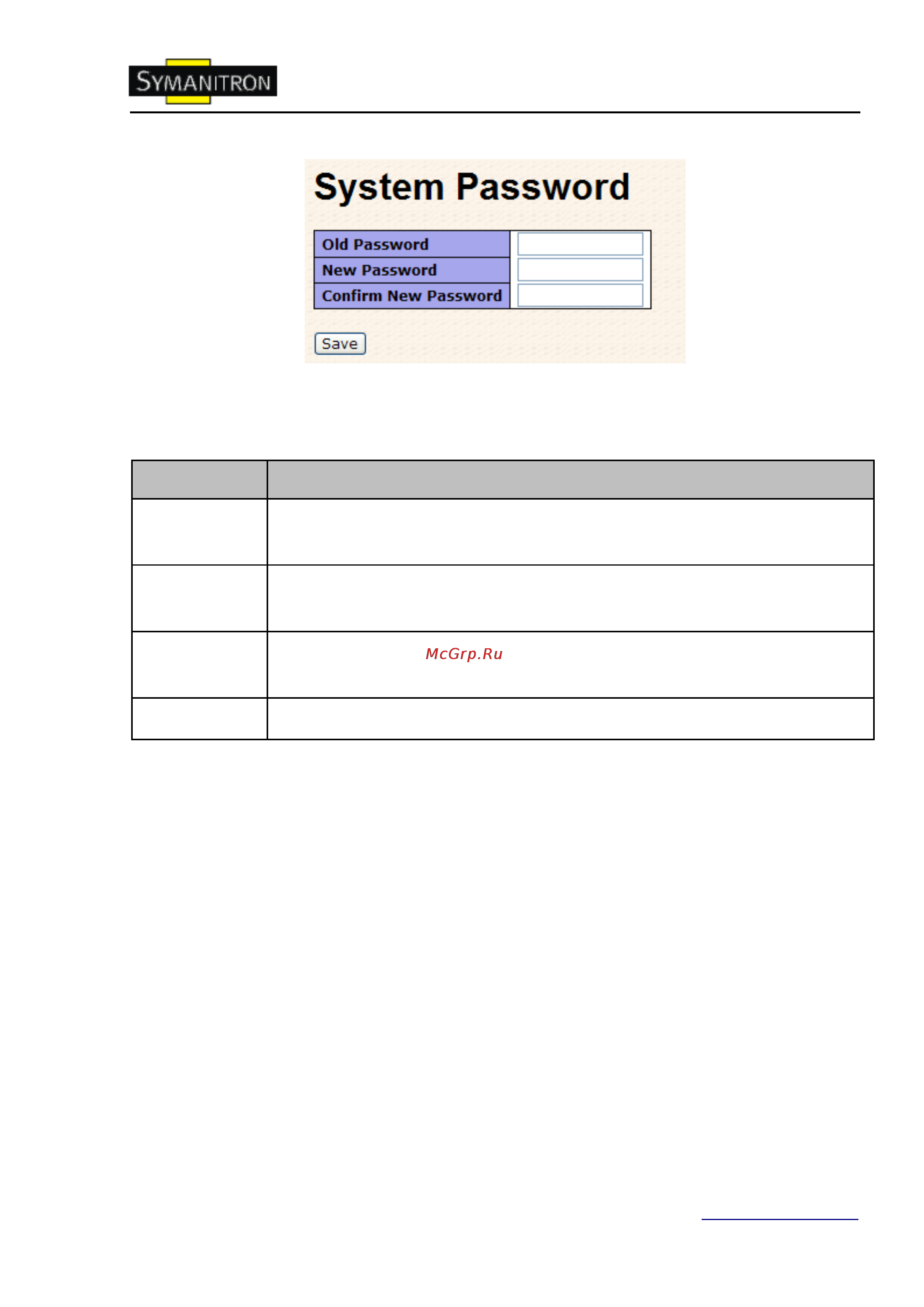

Рис. Интерфейс администратора пароль
В таблице описаны основные поля:
Поле
Описание
Old Password
Введите текущий пароль для доступа к системе. В случае неправильного
ввода пароля новый установлен не будет.
New Password
Пароль для доступа к системе. Длина строки – от 0 до 31, разрешены
только ASCII символы с 32 до 126.
Confirm
Password
Повторите новый пароль
Save
Нажмите Save, чтобы сохранить настройки
5.1.2.3. Настройка IP
Вы можете изменить настройки IP через меню IP Configuration.
