Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 21

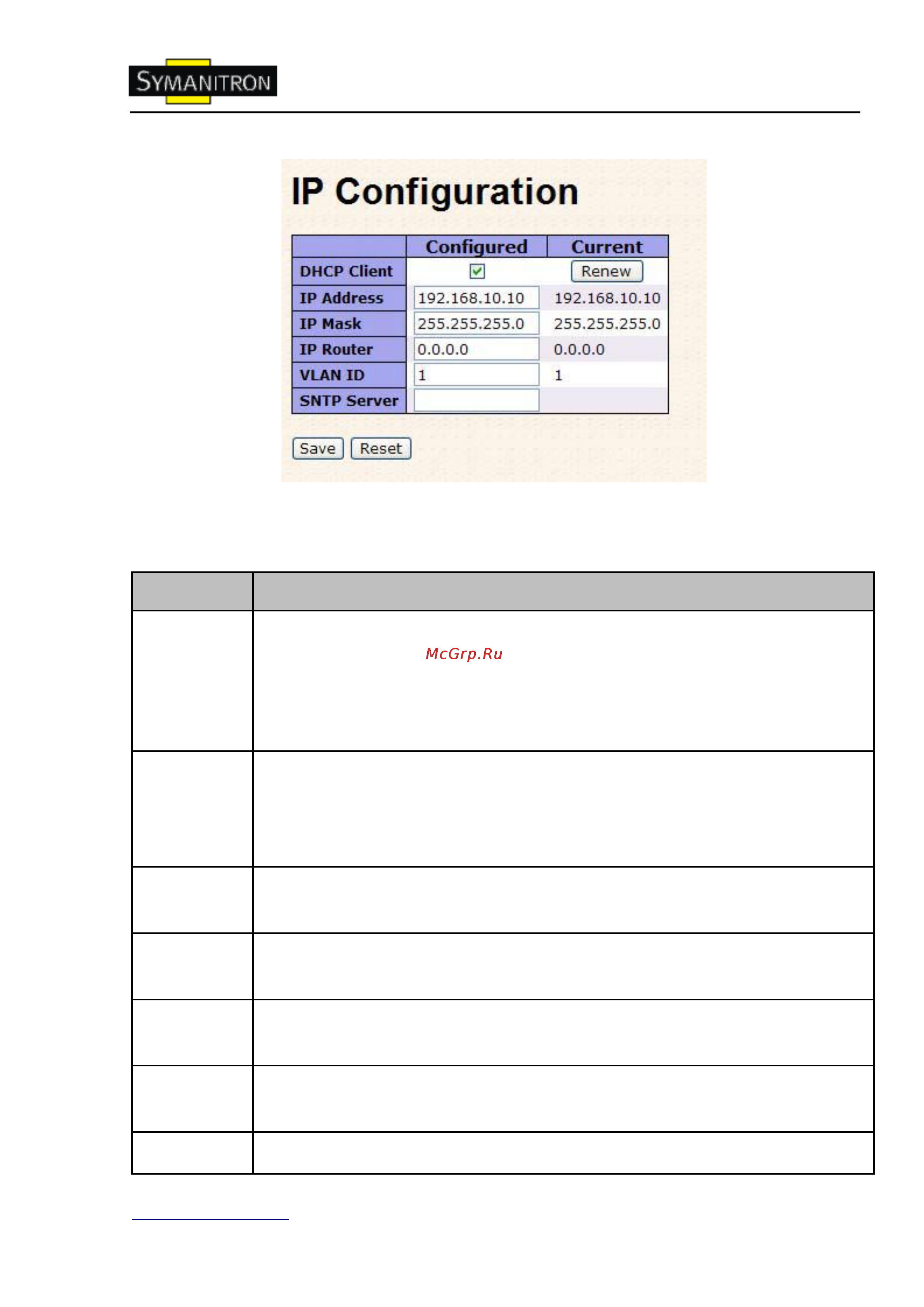

Рис. Интерфейс IP настроек
В таблице описаны основные поля:
Поле
Описание
DHCP
Client
Поставьте галочку, чтобы включить функцию DHCP клиента. При сбое
DHCP и если значение IP адреса не установлено, DHCP повторит попытку.
При сбое DHCP и если значение IP адреса установлено, DHCP остановится
и применит текущие настройки IP адреса. DHCP клиент определит
установленное системное имя как имя хоста, обеспечивая поиск по DNS.
IP Address
Назначьте IP адрес, принадлежащий к подсети. Если функция DHCP
клиента включена, вам не нужно назначать IP адрес. DHCP сервер сети
назначит коммутатору IP адрес и он появится в этой графе.
IP адрес по умолчанию 192.168.10.1
IP Mask
Назначьте маску подсети для IP адреса. Если функция DHCP клиента
включена, назначать маску подсети не нужно.
IP Router
Назначьте сетевой шлюз для коммутатора. Сетевой шлюз по умолчанию:
192.168.10.254
VLAN ID
Укажите VLAN идентификатор сети, из которой можно будет управлять
устройством. Интервал от 1 до 4095.
SNTP Server
SNTP – акроним Simple Network Time Protocol, сетевой протокол
синхронизации времени по компьютерной сети. SNTP использует UDP
Save
Нажмите, чтобы сохранить настройки
