Руководство пользователя SWMGP-84SFP-w
22 www.symanitron.ru
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
Renew
Нажмите, чтобы обновить DHCP. Эта кнопка доступна только при
включенном DHCP.

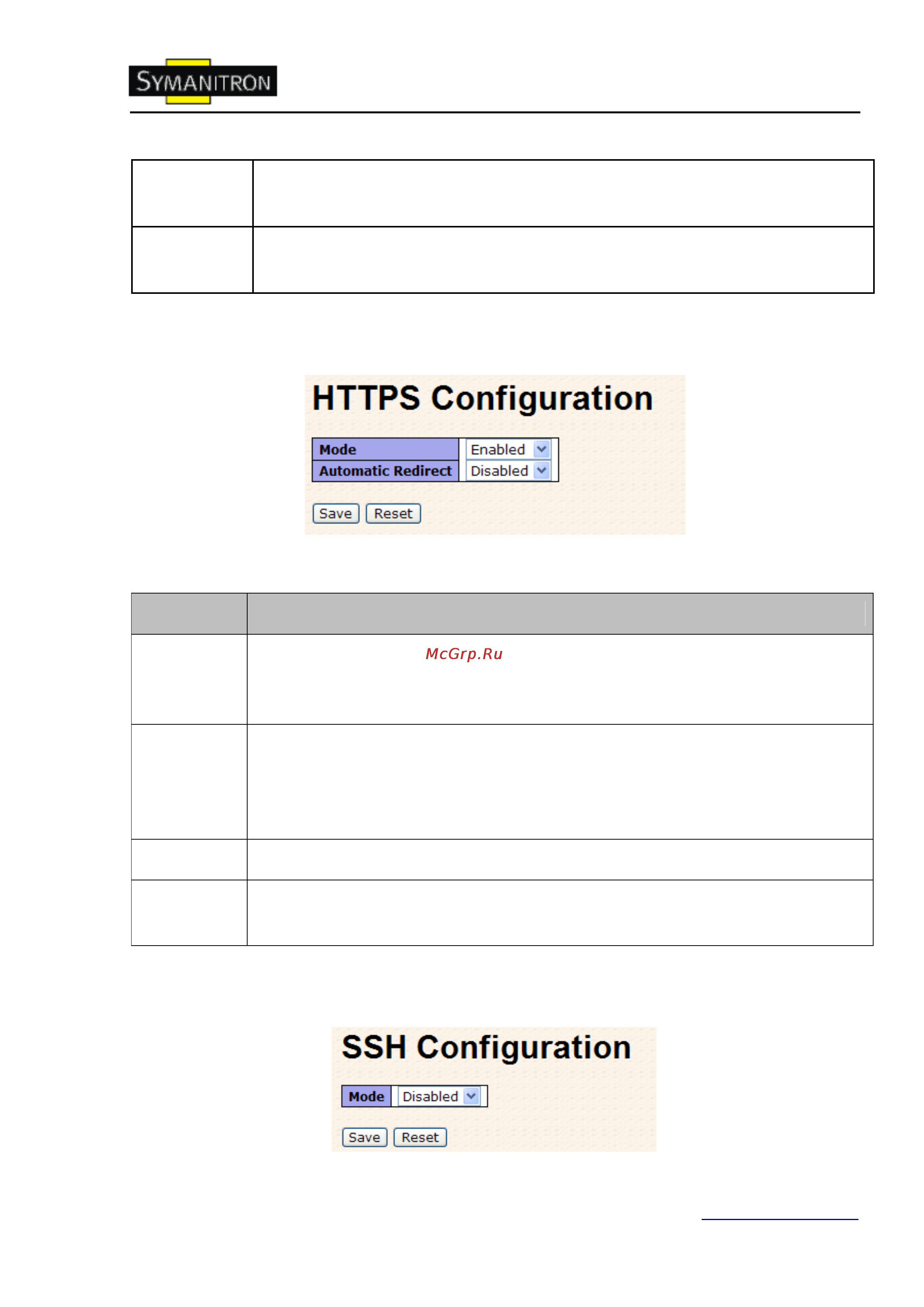

5.1.2.4. HTTPS
Рис. HTTPS
В таблице описаны поля из скриншота:
Поле
Описание
Mode
Определяет режим работы HTTPS. Режимы:
Enabled: Включить режим работы HTTPS (режим работы с HTTPS?)
Disabled: Отключить режим работы HTTPS
Automatic
Redirect
Определяет режим переадресации на HTTPS. При включенном режиме в
веб-браузере автоматически выполнится переадресация на HTTPS. Режимы:
Enabled: Включить режим переадресации на HTTPS
Disabled: Отключить режим переадресации на HTTPS
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие
настройки
5.1.2.5. SSH
Рис. SSH
