Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 23
В таблице описаны основные поля:
Поле
Описание
Mode
Определяет режим работы SSH. Режимы:
Enabled: Включить режим работы SSH
Disabled: Отключить режим работы SSH
Save
Нажмите, чтобы сохранить настройки
Reset
Нажмите, чтобы сбросить последние изменения и вернуть предыдущие настройки
5.1.2.6. LLDP
Параметры LLDP

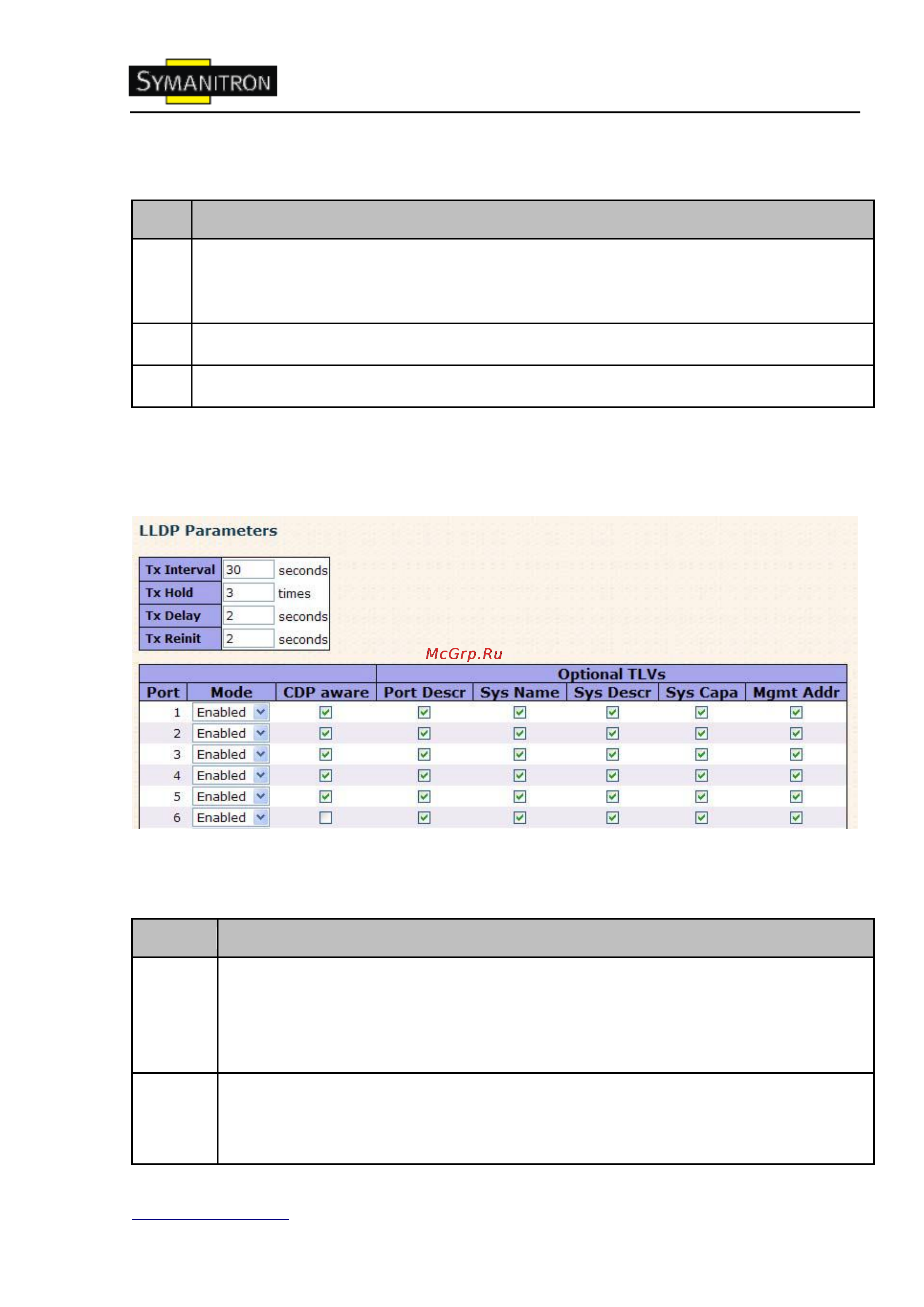

Рис. LLDP параметры
В таблице описаны основные поля:
Поле
Описание
Tx
Interval
Коммутатор периодически передает LLDP фреймы соседним коммутаторам,
чтобы получить последнюю информацию о сети. Интервал между каждым
LLDP фреймом определяется значением Tx Interval. Допустимое значение – от
5 до 32768 секунд.
Tx Hold
Каждый LLDP фрейм содержит информацию о том, в течение какого времени
информация в нѐм должна считаться достоверной. Период определяется
параметром Tx Hold, умноженным на Tx Interval. Допустимые значения – от 2
