Руководство пользователя SWMGP-84SFP-w
50 www.symanitron.ru

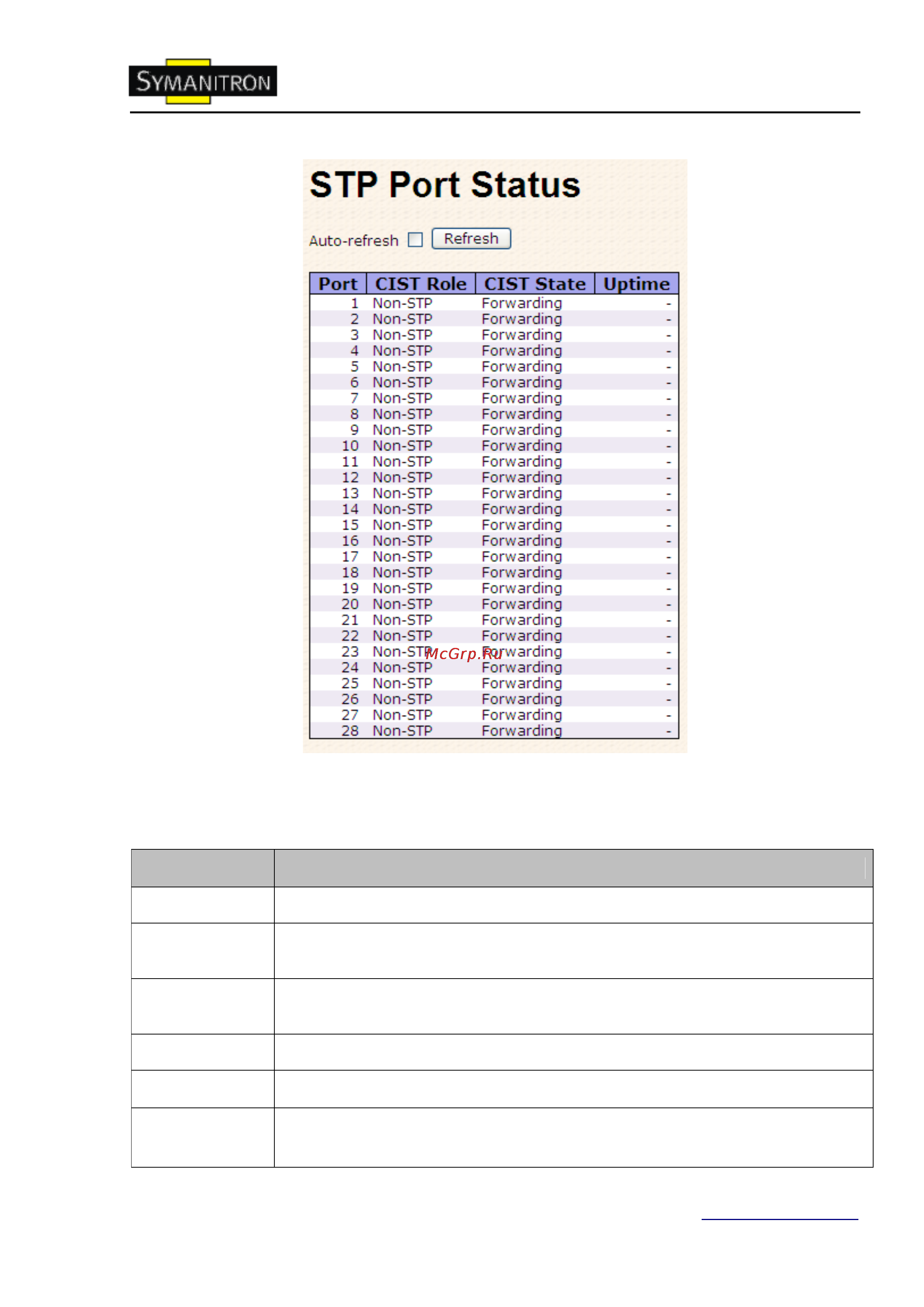

Рис. Статус STP порта
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта
CIST Role
Роль порта как CIST порта. Роль порта может быть: AlterntaivePort, BackupPort,
RootPort или DesignatedPort.
State
Текущий статус STP порта как CIST порта. Статус порта может
соответствовать одному из значений: Blocking, Learning, Forwarding.
Uptime
Время, прошедшее после последней инициализации порта
Refresh
Нажмите, чтобы обновить страницу
Auto-refresh
Поставьте галочку, чтобы включить автоматическое обновление
страницы.
