Руководство пользователя SWMGP-84SFP-w
30 www.symanitron.ru

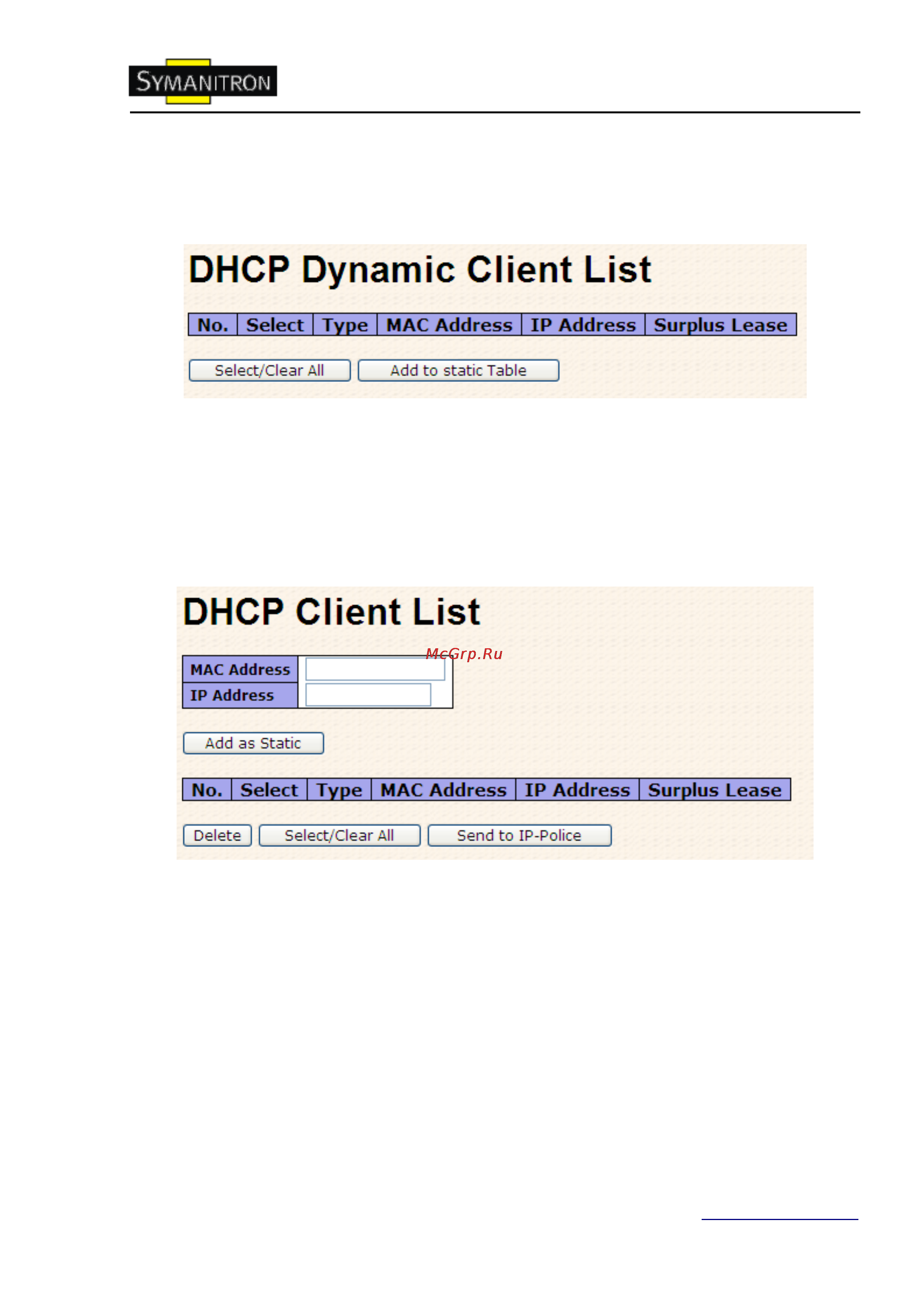

5.1.3.2. Список динамических клиентов DHCP
При включении функции DHCP, устройство будет собирать информацию с DHCP
клиентов и выведет ее в этом окне.
Рис. Список динамических клиентов DHCP
5.1.3.3. Список устройств DHCP сервера
Вы можете назначить определѐнный IP адрес, который входит в интервал
назначенного динамического IP. Устройство, подключившись к порту, запрашивает
динамический IP; система назначает IP адрес, назначенный ранее подключенному
устройству.
Рис. DHCP сервер – Закрепление IP адресов за портами
5.1.4. Конфигурация портов
5.1.4.1. Управление портами
Текущая конфигурация портов, которые можно здесь же настраивать.
