Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 81
Enable
Поставьте галочку, чтобы включить Radius сервер
IP Address
Поставьте галочку, чтобы включить fallback для локальной аутентификации.
Если ни один из настроенных серверов аутентификации не отвечает,
используется локальная база данных.
Это возможно только если Authentication Method имеет значение, отличное от
none и local.
Port
UDP порт, использующийся Radius сервером. Если значение – 0, будет
использован порт по умолчанию (1812).
Secret
Секретный ключ, совместно используемый Radius сервером аутентификации и
всеми коммутаторами. Его длина может быть до 29 знаков.
5.1.11. Оповещения.
5.1.11.1. Оповещение о сбое
При возникновении любых сбоев на панели коммутатора загорится индикатор сбоя и
на реле в то же время будет подан сигнал.

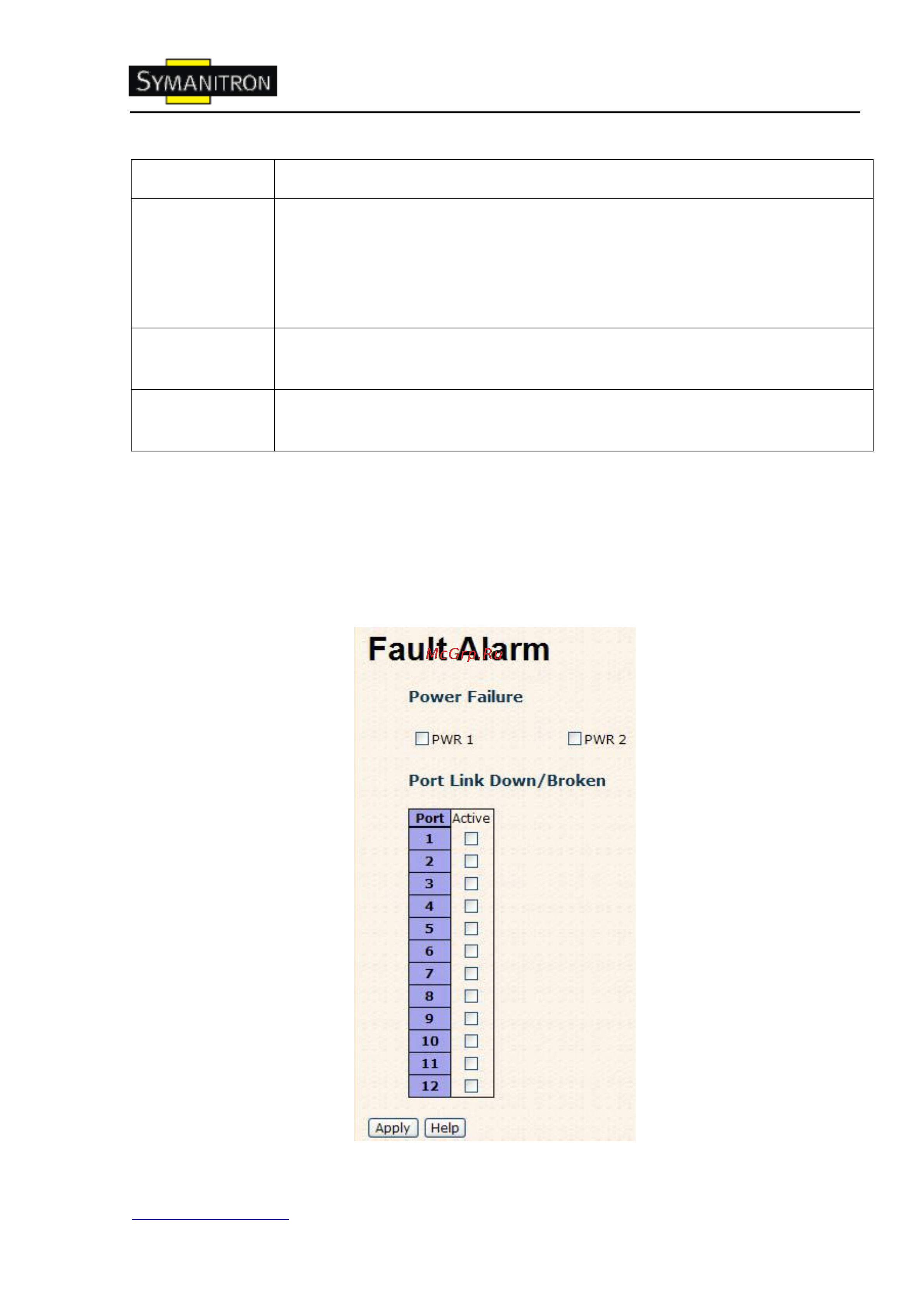

Рис. Оповещение о сбое
