Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 51

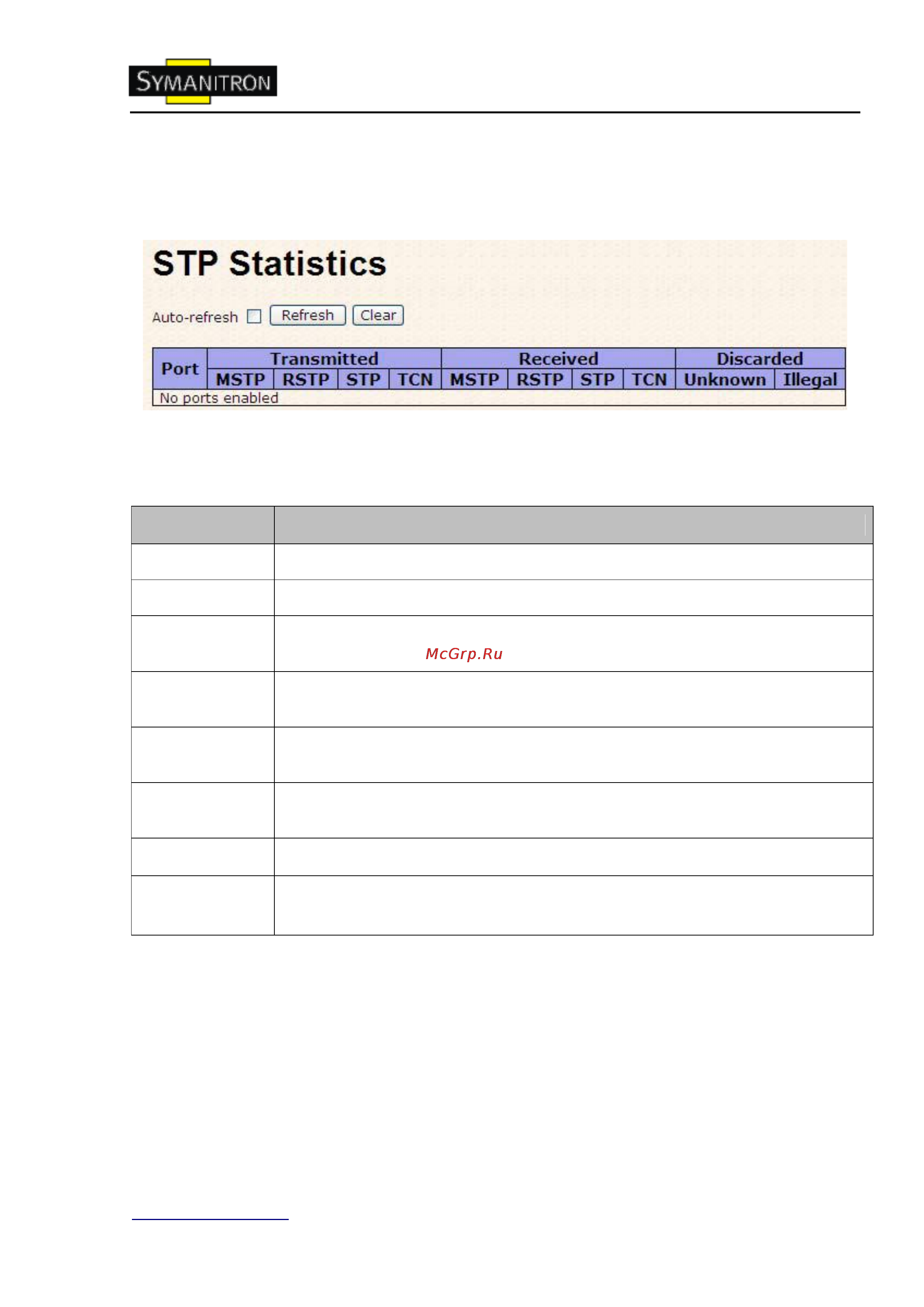

Статистика STP
RSTP статистика портов на выбранном коммутаторе
Рис. Статистика STP
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта
RSTP
Количество полученных или отправленных BPDU о состоянии RSTP
STP
Количество полученных или отправленных BPDU о состоянии STP
(устаревшая версия)
TCN
Количество полученных или отправленных BPDU об изменениях в топологии
(Topology Change Notification)
Discarded
Unknown
Количество полученных (и отброшенных) нераспознанных BPDU о состоянии
покрывающего дерева
Discarded Illegal
Количество полученных (и отброшенных) некорректных BPDU о состоянии
связующего дерева
Refresh
Нажмите, чтобы обновить страницу
Auto-refresh
Поставьте галочку, чтобы включить автоматическое обновление
страницы в определенные интервалы.
5.1.6. VLAN
5.1.6.1. Настройка во VLAN
Настройка и мониторинг членства в VLAN для всей сети. Поддерживается до 64
VLAN. Можно добавлять и удалять VLAN, а также участвующие во VLAN порты.
