Руководство пользователя SWMGP-84SFP-w
52 www.symanitron.ru

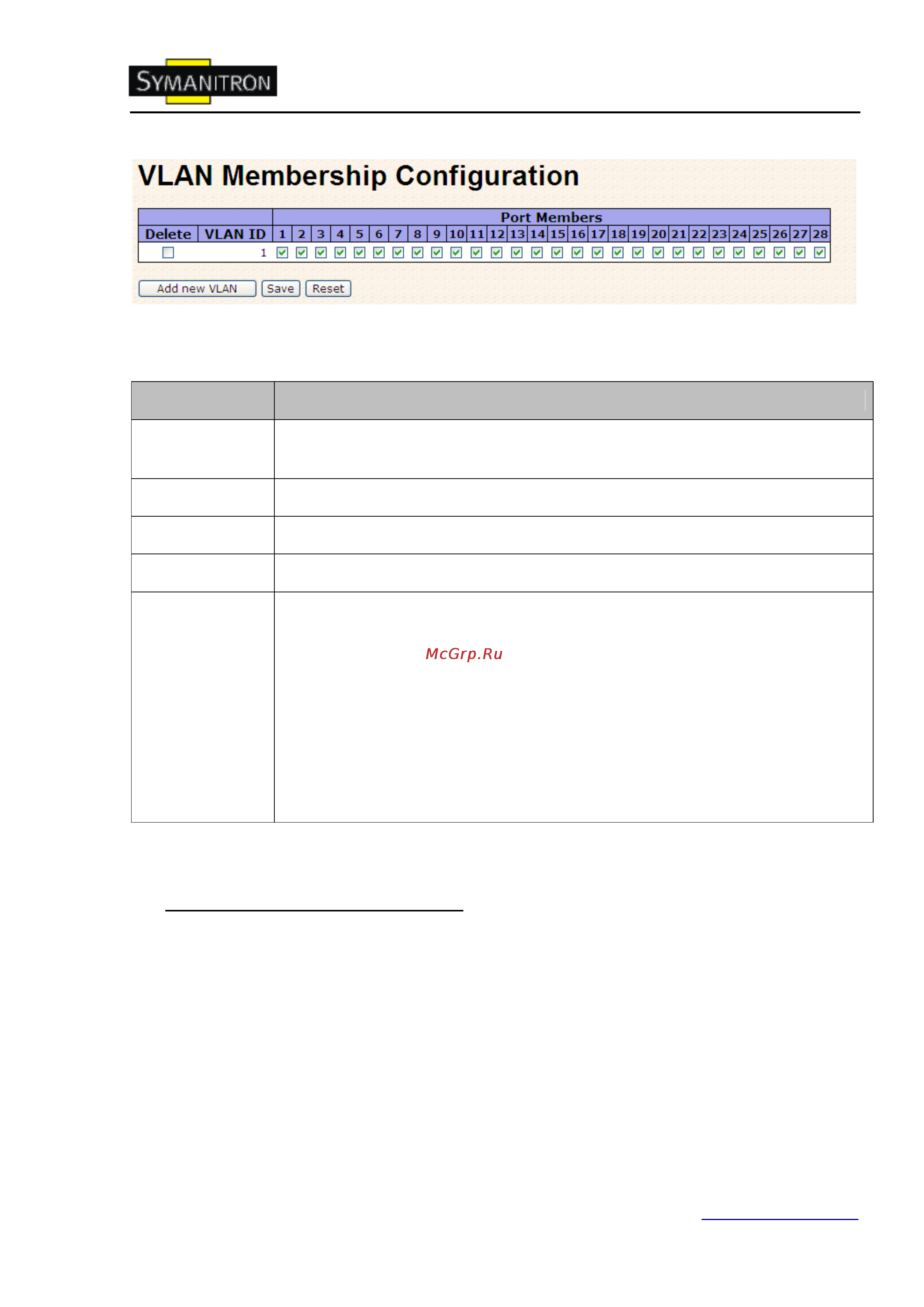

Рис. Настройка во VLAN
В таблице описаны основные поля:
Поле
Описание
Delete
Поставьте галочку, чтобы удалить запись. Она будет удалена во время
следующего сохранения.
VLAN ID
Введите VLAN ID
MAC Address
Введите MAC адрес
Port Members
Отмеченные порты являются участниками VLAN.
Adding a New
Static Entry
Нажмите Add New VLAN, чтобы добавить новый VLAN ID. В таблицу
будет добавлен пустой ряд для новой VLAN. Допустимые значения
VLAN ID – от 1 до 4095.
При нажатии Save, VLAN будет включена. После этого VLAN будет
отображена на других устройствах в сети, но у неѐ не будет портов-
участников.
VLAN без портов-участников на устройстве будет удалена при нажатии
Save.
Чтобы удалить записи VLAN, нажмите Delete.
Пример:
Настройка VLAN на основе портов
(Для входящего порта)
1. VLAN ID=50 для порта 1 на странице VLAN Membership Configuration.
