Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 53

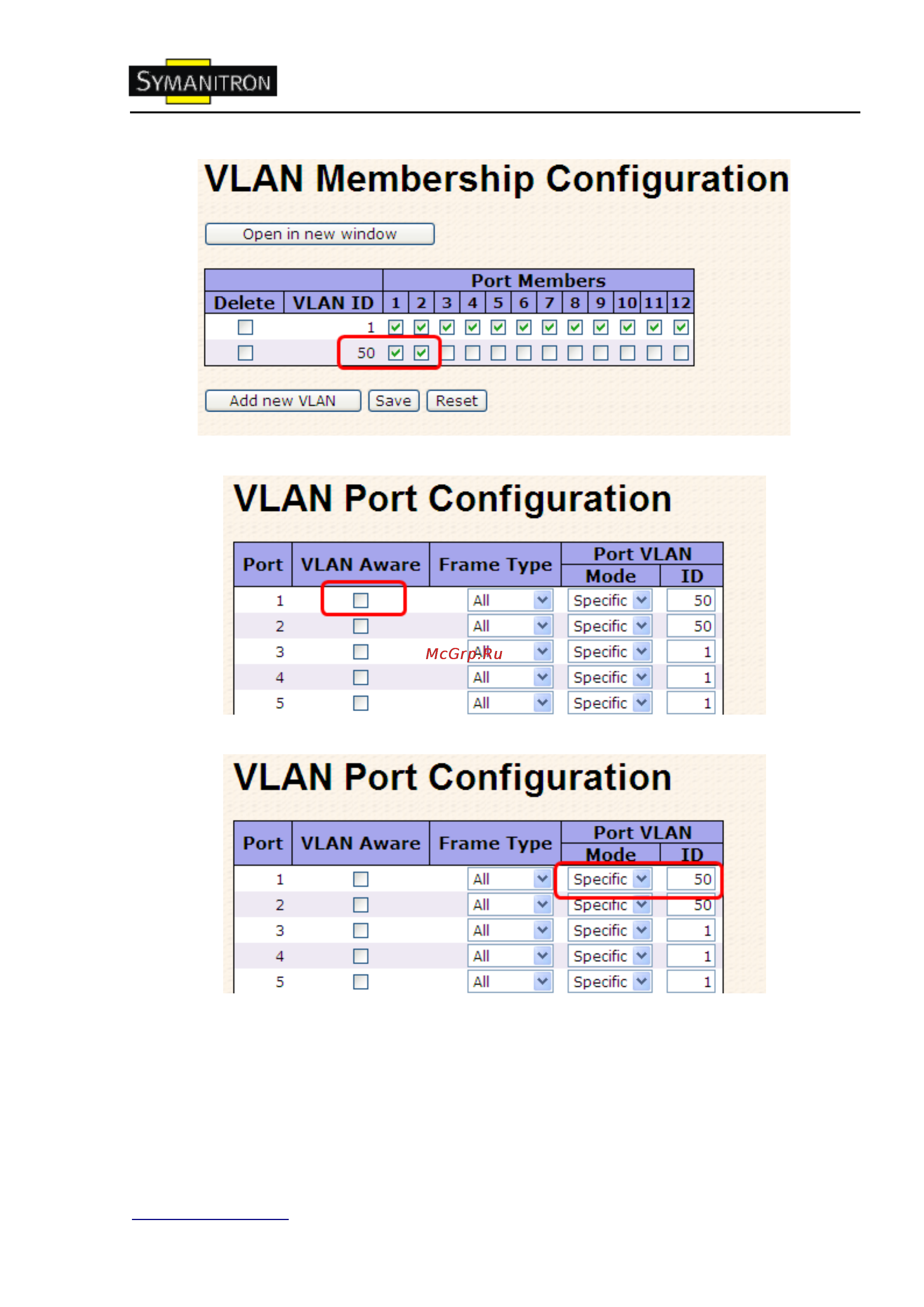

2. Настройка VLAN Port 1 > отключить VLAN Aware
3. Настройка VLAN порт 1 > Mode=specific, ID=50
(Для исходящего порта)
1. VLAN ID=50 для порта 2 на странице VLAN Membership Configuration.
