Руководство пользователя SWMGP-84SFP-w
54 www.symanitron.ru

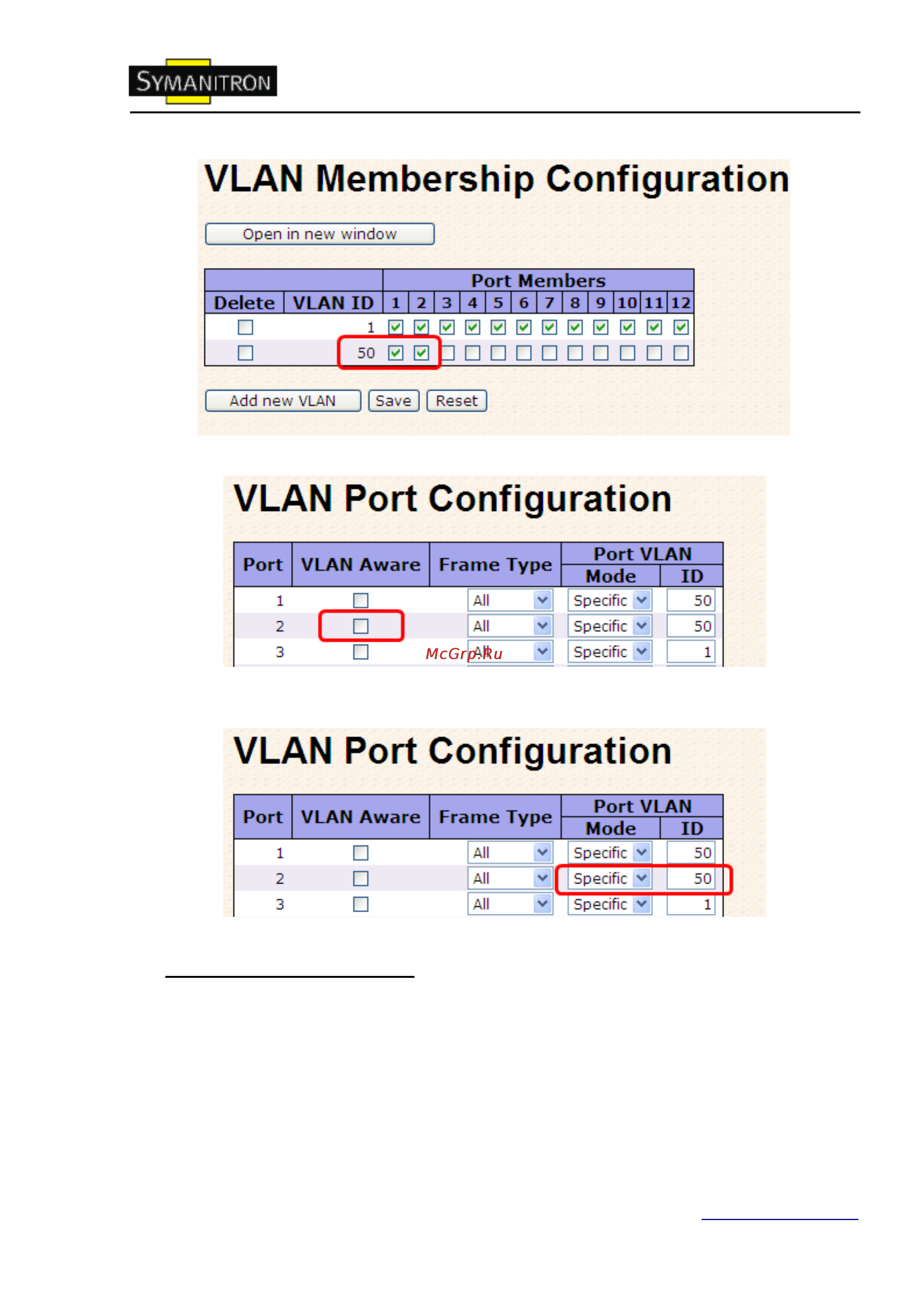

2. Настройка VLAN порта 2 > не включать VLAN Aware
3. Настройка VLAN порта 2 > Mode=specific, ID=50 (любой пакет может передаваться
через исходящий порт)
Настройка 802.1Q Access port
(Для входящего порта)
1. VLAN ID=50 на странице VLAN Membership Configuration
