Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 55

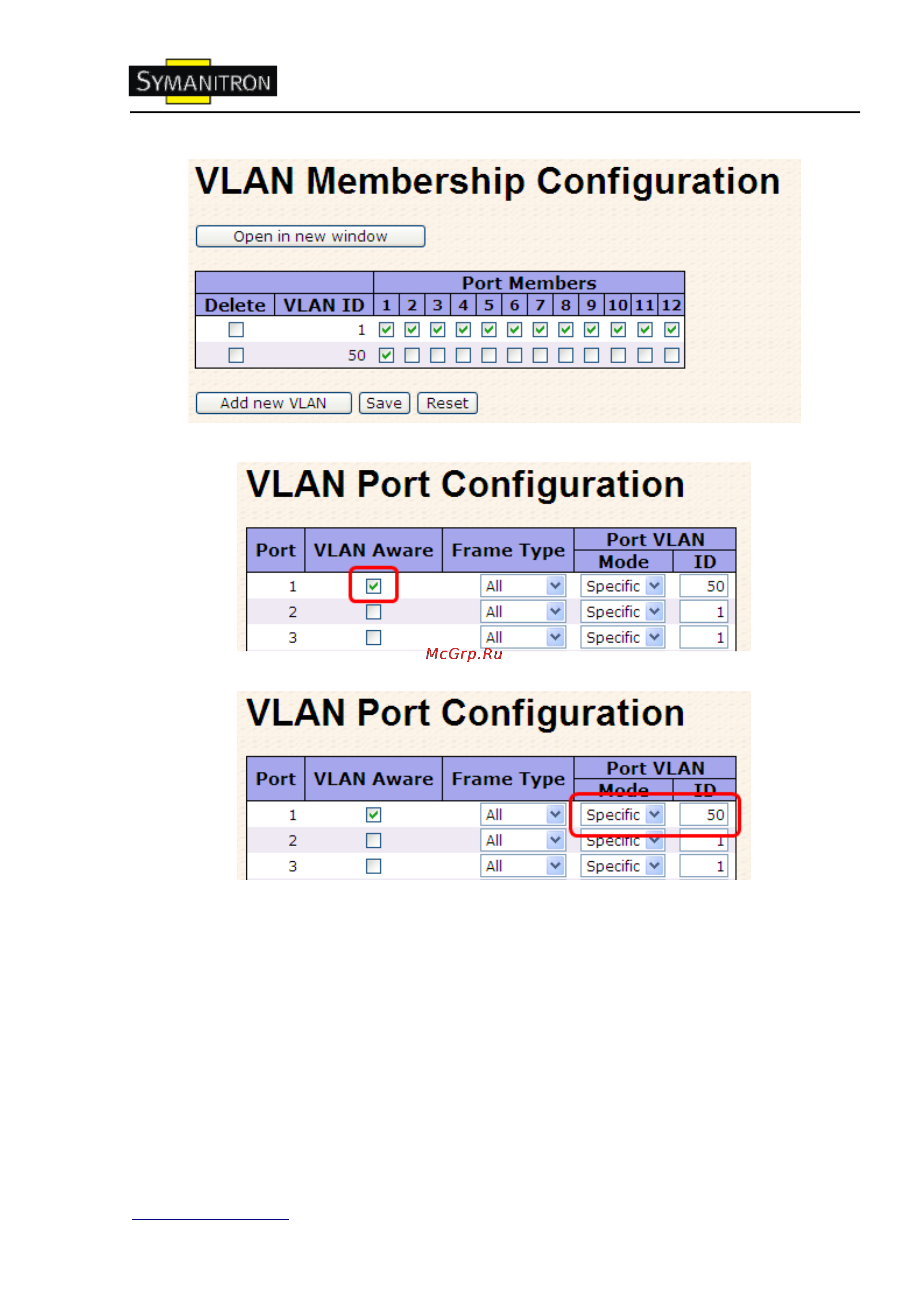

2. Настройка VLAN порта > Включить VLAN aware
3. Настройка VLAN порта > Mode=specific, ID=50
(Для исходящего порта)
1. VLAN ID=50 на странице VLAN Membership Configuration
