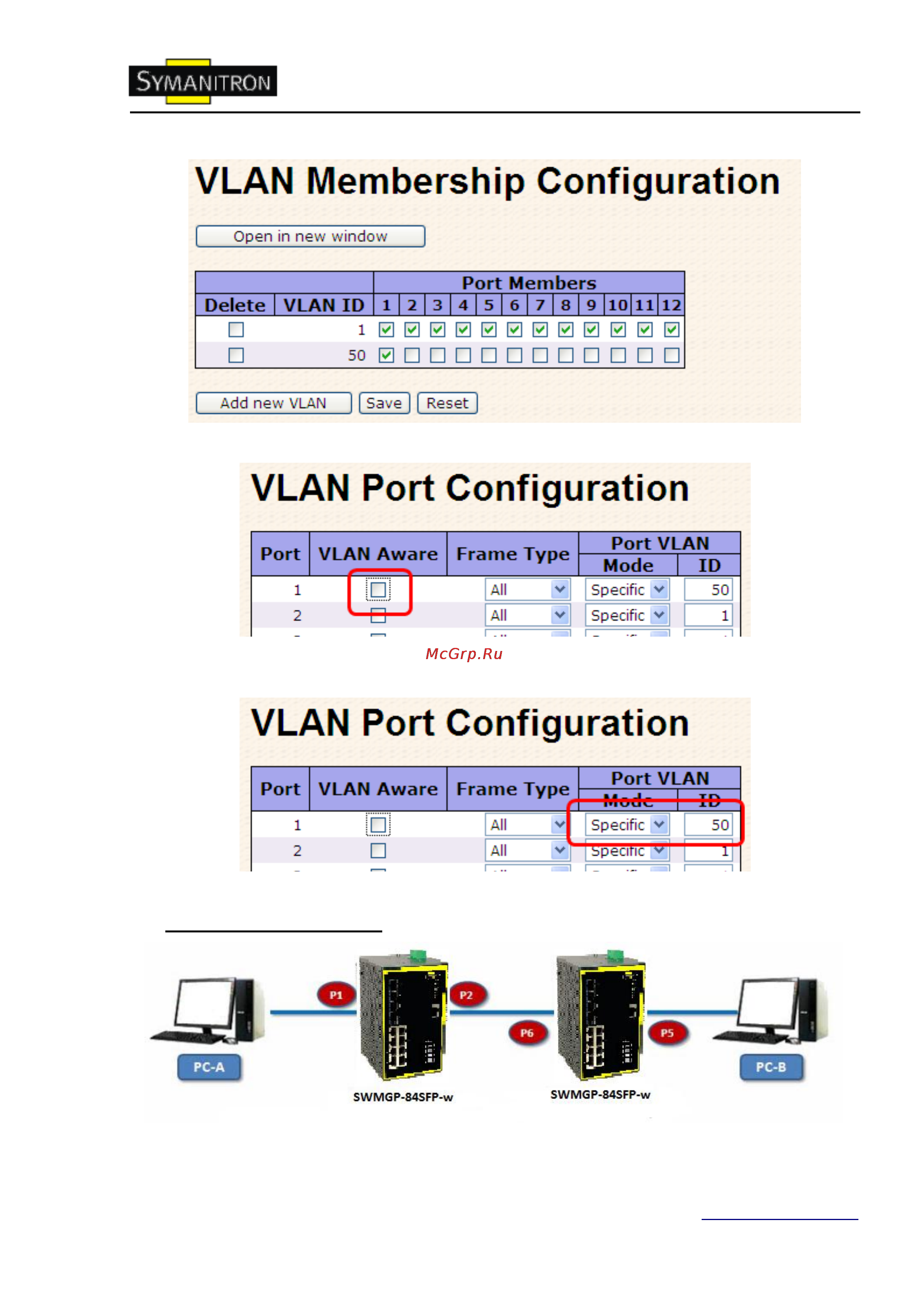

Руководство пользователя SWMGP-84SFP-w
56 www.symanitron.ru
2. Настройка VLAN порта > отключить VLAN Aware
3. Настройка VLAN порта > Mode=specific, ID=50 (пакеты без тегирования и с
тегированием = 50 могут передаваться через исходящий порт)
Настройка 802.1Q транка
(Для входящего порта)
